使用6487型皮安计源或6517A型静电计测量电容器的泄

电容器是各种电子设备中的基本元件，广泛地应用于对电子电路进行旁路、耦合、滤波和调谐等。然而，要使用电容器就必须明白其特性：包括电容值、额定电压值、温度系数以及泄漏电阻等。电容器制造厂家对这些参数进行测试;最终用户也进行这类测试。

本文讨论的应用实例是使用6487型皮安计源或6517A型静电计测量电容器的泄漏电阻。此泄漏电阻可以用“IR”(绝缘电阻)来代表，并用兆欧-微法来表示(电阻值可以用“IR”值除以电容来计算)。在另一些情况下，漏电可以用给定电压(通常为工作电压)下的泄漏电流来表示。

测试方法介绍

测量电容器漏电的方法是向被测的电容器施加一个固定的电压，然后测量所产生的电流。泄漏电流随时间呈指数衰减，所以通常需要在一个已知的时间期间内施加电压(浸润时间)，然后再测量电流。

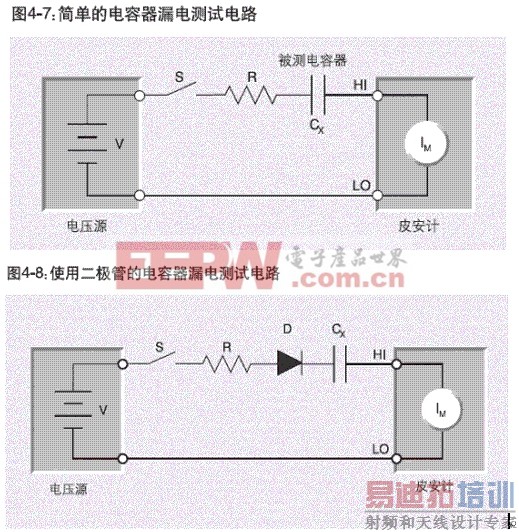

图4-7是测试电容器漏电的一般电路。其中，在浸润时间内将电压加到电容器(CX)的两端，该时间过去之后再用电流表测量其电流。在这个测试系统中，与电容器相串联的电阻器(R)是一个重要的元件。这个电阻器有两个作用：

1.在电容器短路的情况下，电阻器限制电流的大小。

2.电容器的容抗随着频率的增加而降低，这就会增加反馈电流表的增益。此电阻器则将增益限制到一个有限的数值。该电阻器的合理数值是使得RC的乘积为0.5到2秒。

在电路中加入一个正向偏置的二极管会得到更好的效果，如图4- 8所示。该二极管象一个可变的电阻。当电容器的充电电流很大时，其阻值很低;而电流随时间变小时，其阻值增大。这时串联的电阻器可以小得多，因为其作用只是防止电压源过载以及电容器短路时损坏二极管。该二极管应采用小信号二极管，如1N914或者1N3595，并且必须具有闭光的封装。当进行双极性测量时，应当使用两个二极管，并将其反向并联。

测试电路

从统计的角度来看，常常需要测试大量的电容器以获得有用的数据。显然，用手动的方法进行这些测试是不实际的，所以需要某种类型的自动测试系统。图4-9示出这样一种系统。该系统采用6487型皮安计电压源、7158型弱电流扫描器卡和7169A型C类开关卡。这些板卡安装在一个程控开关主机(如7002型)内。用一台计算机控制各种仪器自动进行测试。

在这个测试系统中，用一台仪器——6487型皮安计电压源来提供电压源和弱电流测量的功能。这台仪器对于这种应用工作特别有用，因为它可以显示电阻或漏电电流并且能输出高达500V的直流电压。在测量更低电流时，这个系统也可以使用6517A。

根据电压源的极性，互相并联的两个二极管(D)中的一个用来减小噪声，而另一个二极管则提供放电通路。在测量完成以后，7169A型的常闭接点使电容器放电。由于7169A卡的限制，电压源的输出电压不能超过500V。如果最大测试电压只有110V，则可以用7111型的C 类开关卡来代替7169A卡。

一套开关用来轮流向每一个电容器施加测试电压，另一套开关在适当的浸润时间之后将每个电容器连接到皮安计。
