高级电表： 生态系统、安全威胁 剖器测量

　　目前全球安装的绝大部分电表都是哑设备。供电公司已经开始使用高级电表架构(AMI)完成抄表和数据收集系统的现代化。它们正在对原来的电表和数据交换架构进行升级，以便利用这种新功能。

　　在配电系统中部署AMI和自动抄表(AMR)功能，能够在短时间内为能源提供商及其用户节约大笔开支。能源提供商从中可以获得很多好处，例如提高抄表效率，减少上门服务次数(维修人员上门次数减少)，能够找出宕机位置，并实现远程连接/断开连接等。由于可以享受到实时定价、非高峰电价，以及各种可以通过供电公司与用电者之间双向通信网络实现的计划，用电者也可以从中获得新的机会来降低电费。

　　用户连接变得更加智能、并且能更快响应系统需求，供电公司、立法者和用户三者都能从中获益。高级电表架构(aka智能电网)要求集合不同技术，而这些技术需要依赖网络连接，这就带来了严重的安全问题，必须一开始就加以解决。

　　高级电表技术 — 生态系统

　　由于近年来经济形势不容乐观，人们越来越多地关注能源保护，这也推动了AMI/智能电网等智能电表技术的发展。

　　自动抄表(AMR)指的是不需要入户或亲眼查看电表就能读取到电表读数。在AMR系统内，电表数据一般是通过通信网络传递到供电机构，AMR是单向通信。 高级电表架构(AMI)则提供更高端的双向通信系统，可以从与联网设备，如电表、燃气表和/或水表上收集测量数据并分析能源使用情况。 “AMI”包括软件、硬件、通信、与用户关联的系统和电表数据管理(MDM)软件。通过AMI/AMR，供电公司可以引入按使用时间计算的费率，需求响应功能(如高峰负荷定价)、宕机检测和评估，为用户提供节约能源和费用的途径。

　　例如，用户家中可以使用宅域网(HAN)来连接所有智能家电。这些设备包括计算机、智能恒温器、空调、家庭安防系统、智能家电或任何其他数字设备。这些设备之间的通信可以通过使用Zigbee/Homeplug技术，以有线或无线或两者混合的方式实现。

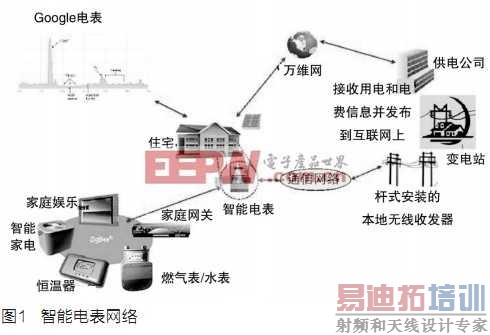

　　由于具备双向通信功能，HAN可以测量、验证、分配需求响应，并向用户显示反馈信息，标示使用各种电器设备产生的费用情况。例如，可以将采用智能电表技术的洗衣机设置为在非高峰用电时段自动启动并工作，这样用户可以享受更低的电价。它同样适用于热水器等其他智能家电，可以将它们设置为在指定的时间自动启动，从而对高峰负荷实行管理。 还有一种网络拓扑，可以实现家用计算机(即家庭网关)与智能家电通信并连接到智能电表上(如图 1所示)。

　　智能电表连接到网络以后，可以直接向供电公司报告测量结果。这可以通过杆式安装的无线收发器实现，该收发器将与用户家中的智能电表通信，并向由供电公司维护的变电站或中央数据库发送数据。供电公司可以将数据发布到互联网上，这样用户就可以在线访问他们的数据，了解详细的用电情况。

　　Google等公司已经开始与供电公司展开合作，帮助后者分析在线数据。Google电表就是这样一款用电监控工具,它从供电公司的智能电表和家庭能源管理设备中接收信息,然后以基于web的图形格式向消费者显示这些信息。这些应用可以提供详细的信息，显示洗衣机、电冰箱、电视机等各种设备的用电情况，从而使用户能够分析和管理其用电情况并节省开支。

　　注意，要让它实际可行，供电公司需要对智能电表进行设定编程，以便在高峰和非高峰时段的用电收取不同的电费，实现基于时段的用电计量。

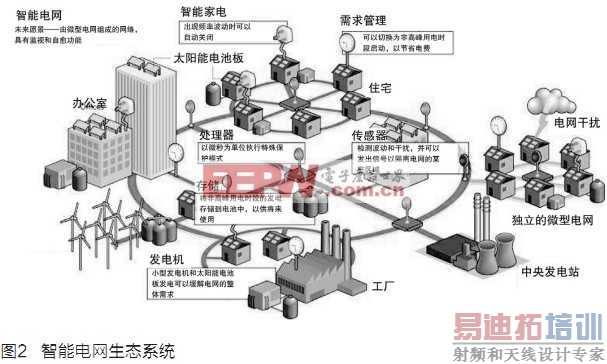

　　图2 是一个能更好满足未来需求的智能电网生态系统，该系统具有自修复功能，从用户住所到控制发电和输电的配电站，可以一直对该网络连接进行跟踪。

　　除了与智能恒温器、智能热水器等智能电网组件通信的用户HAN网络外，智能家电还可以与外接充电混合动力电动汽车(PHEV)/存储、PV(光生伏打)阵列和风轮机实现通信。非高峰用电时段通过太阳能电池板生成的电能，可以存储到电池中，以供以后使用。太阳能电池板/小型发电机生成的多余电能可以返回给电网，以缓解电网的整体需求。 所有HAN设备均通过Zigbee或无线网等网络，与智能控制器/电表相连。集电器节点通过普通通信方式(包括互联网)与供电公司通信。

　　智能家电，尤其指的是能根据波动(即电网干扰)自动切断并通知变电站以隔离该区域或断电的电器。

　　智能电网电表的安全威胁

　　未来的智能电网或高级电表将在极大程度上依赖各种有线或无线通信技术。提高不同智能电网组件之间的自动化程度，则意味着要增加由计算机控制的电子设备和软件，而这则可能会增加潜在的网络攻击。

　　网络攻击的一个独特特点就是它可以从世界上任何一个远程位置，通过公共网络发起。华尔街日报报道过，网络间谍曾侵入美国电网并安装了可以破坏系统的软件程序。成功的网络攻击带来的潜在后果包括：发电机遭到破坏，停电甚至造成电网不稳定。这种严重的安全隐患已经引起了各国政府的关注。

　　通过一些研究，人们已经找到了几种解决AMI网络无线设备攻击的方法。由于这些无线设备均位于供电公司的物理安全防线以外，因此它们受到破坏的机率非常大。Goodspeed所做的一项研究解释了攻击者如何从这些设备(包括用于网络验证的密匙)中获得数据，以及如何修改设备的内存以插入恶意软件。

　　AMI设备的其他漏洞包括不安全的数据总线，串行连接或远程访问调试端口。

　　除了以物理方式篡改仪表来改变其特性外，大多数已知的漏洞都与通信媒介和通信协议有关，因为与电网相连的互联网本身就存在许多安全漏洞。对于一个经验丰富的黑客来说，每一个通信路径都是一个潜在的攻击路径。许多潜在的进入点实际上都没有进行保护。无线网络很容易被攻击者监视，并且容易遭到中间人(Man-in-the-Middle)攻击。

　　确保通信端口安全

　　下面提供一些建议实施的技术，以便为智能电网生态系统的通信通道提供保护。

　　(1) 使用安全的通信协议

　　电网的各个实体之间使用了大量数据交换协议。 其中一些协议，如传输控制协议(TCP)/互联网协议(IP)、超文本传输协议(HTTP)和文件传输协议(FTP)被广泛应用于全球信息技术领域。 这些协议都不是很安全，很容易受到攻击，因为被传输的数据不受任何限制，可以很轻易地遭到黑客窃听。

　　应当使用IPSec(互联网协议安全)、SSL(安全套接字层)/TLS(传输层安全)和SSH(安全shell)替换这些不安全的协议。 IPsec使用加密技术，确保在专用网络的参与节点之间传输的数据具有保密性、完整性和真实性。 TLS由IETF进行标准化，该协议的目的是使用数据加密，保护和验证公共网络之间的通信。这些协议旨在防止窃听、消息伪造和干扰。

　　另一个协议是安全Shell(SSH)，它是一种程序，可以通过网络登录另一台计算机并在远程机器上执行命令。例如，SSH可用来远程登录电网切换设备，以监视其状态或传递命令。它为处于不安全网络的两台主机提供有效的验证和安全的加密通信。它可以取代rlogin、rsh、rcp、rdist和telnet技术。SSH可以帮助网络避开IP欺骗、IP源路由和DNS欺骗等攻击。

　　(2) 加密的数据保护

　　几乎所有安全协议(包括前面提到的协议)都需要使用某种密码技术来对数据进行加密。一种常见的密码算法是在对称密匙加密中使用的AES(高级加密标准)算法。该算法在软件和硬件中速度都很快，并且实施相对容易，不需要太多内存。 AES对保护分类信息非常有用。 要在用于保护国家安全系统的产品中实施AES，购买之前须经过NSA(国家安全局)的审查和认证。

　　AES支持三种密匙：128位，196位和256位。 密匙长度越长，提供的安全性越好。

　　(3) 提供更安全的控制和命令

　　对称密匙加密适合用于保护大量数据，但是无法提供最高程度的安全性。非对称密匙加密可以做到这一点，例如椭圆曲线数字签名算法(ECDSA)可以用于加密任何控制/命令，如远程断开/建立连接、实时价格变化等。这为使用命令控制电网设备提供了更高级别的验证。 基于椭圆曲线密码学(ECC)的密匙交换可以提供更高程度的安全性。 ECC也可以用于Zigbee等无线网络，提供数字证书来交换智能电网生态系统中的Zigbee节点/设备间信息。

　　(4) 密码算法的密匙生成和保存

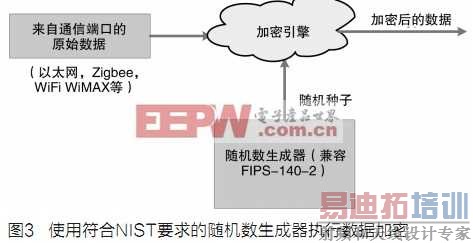

　　几乎所有安全密码和加密密匙都依赖于随机播种。 使用伪随机数字生成密匙会导致伪安全性。生成的随机种子必须是真正随机的，才能使破译者无法进行模式分析。 美国国家标准与技术研究院(NIST)推荐使用兼容FIPS – 140-2标准的随机数生成器来实现更高程度的安全性。来自通信端口的原始数据使用真正随机的种子加密(如图 3所示)。强烈推荐在硬件中实施随机生成器，因为软件生成的随机数并不被认为是安全的，而且容易被破解。

　　(5) 安全的调试和客户端-服务器认证

　　调试端口操作是客执行未授权程序代码，以特权模式控制安全应用和运行代码的常见方式之一。符合IEEE标准1149.1 (AKA JTAG) 的调试端口，让黑客有机可乘，可以通过任意方式破坏系统的安全机制，并获得对操作系统的控制。为了保证系统的安全，应当严格禁止在未授权的情况下使用调试端口。
