基于LabVIEW的音频自动测试系统

　　应用方案：应用NI的测试卡和图形化编辑软件LabVIEW，开发出功能比较全面，使用比较方便，扩展功能强大、测试数据准确、测试速度快的测试系统。

　　使用产品：LabVIEW 7.1，SoundAndVibration4.0，PXI-8016，PXI-4461，PXI-4071，GPIB。

　　通过NI的测试卡和LabVIEW软件，构建一套功能比较完整的音频产品测试系统，利用该系统实现对音频幅度、频响、谐波失真以及各种静态参数(DC电压、DC电流、频率)等的综合性测试。对通道较多的机型，运用自主设计的继电器阵列进行通道间的转换。我们可以利用NI产品的灵活性来保护之前的投资，开发一套高性价比的音频自动测试系统, 实现对音频信号输出质量进行快速、准确的自动检测，同时实现检测数据的记录和统计，以满足生产大规模生产的需要。

　　系统需求分析

　　随着生产效率的提高，测试测试功能越来越复杂，传统的手动测试方法无论在时间上，还是在准确度上都已经难于满足测试的要求。因此自动测试系统无疑是一个很好的选择，对于测试系统我们要求具有如下功能：

　　① 多路模拟量输入输出，可以产生稳定的音频信号作为被测试机器的输入信号。

　　② 可以采集直流电压、电阻、开关电源频率。

　　③ 可以实现波形显示。

　　④ 音频采集分析功能。

　　⑤ 可以方便的对测试任务进行修改。

　　⑥ RS232口，实现与被测试机器的对话。

　　硬件构成分析

　　① 数字万用表---PXI-4071

　　PXI-4071是7½的数字万用表卡，测量电压从±10 nV到1000 VDC (700 VAC) ，测量电阻从 10 µΩ 到 5 GΩ ，测试电流最大为3A，测量频率高达300KHz，因此PXI-4071完全可以满足功放的DC、AC、Resistance、Frequency的测试要求。

　　② 音频信号的测试分析

　　音频信号的测试，在以前都是购买一套音频分析仪器，实现对音频信号THD(谐波失真)、S/N(信噪比)等参数的测量，测试速度比较慢。NI公司推荐我们使用4461卡替代音频分析仪。4461卡结合LabVIEW软件可以非常方便的产生音频信号和采集音频信号。

　　③ 音频分析仪的使用

　　有了4461卡替代音频分析仪器，那么公司如此多的音频分析仪有该如何处理呢 我们选择了使用GPIB总线控制分析仪组成自动测试的一部分，这样既丰富了测试系统的功能，又不会浪费公司资源。

　　④其他硬件

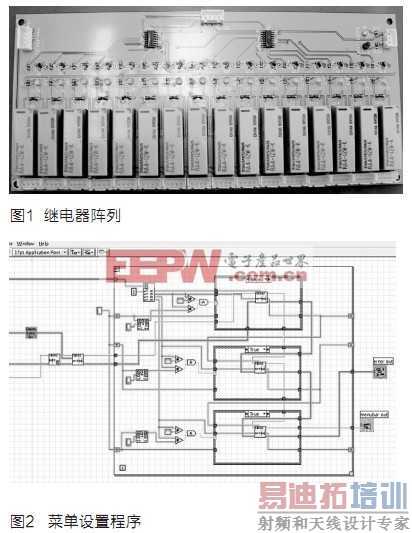

　　作为生产线使用的测试系统，对继电器的控制当然不能缺少。我们自主设计了继电器阵列。拥有16路独立的非锁存继电器可以非常方便的实现通道间的信号切换。

　　系统软件设计

　　软件系统按功能分为：测试主界面、配置文件设置界面、调试界面三部分。

　　①测试主界面

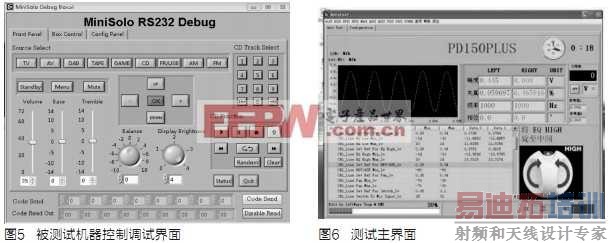

　　软件的测试主界面也进行了划分，主要由示波器、数据显示框，测试电压监视及参考量框、测试数据记录框、信息提示框、测试控制框、测试数量记录框、菜单栏。

　　②配置文件设置界面

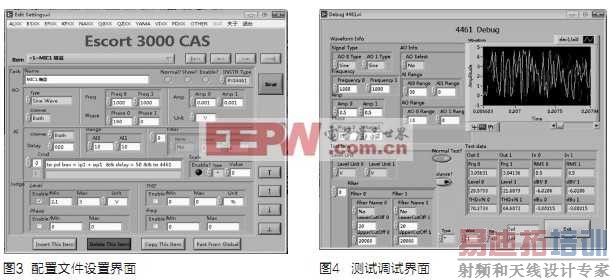

　　通过配置文件设置界面，程序员可以非常容易的对测试步骤的测试信息进行编写、修改。

　　③调试界面

　　调试界面又分两种，一种测试调试界面，一种为控制调试界面。
