传感器与AT89S52单片机的接口电路设计：测量模块电

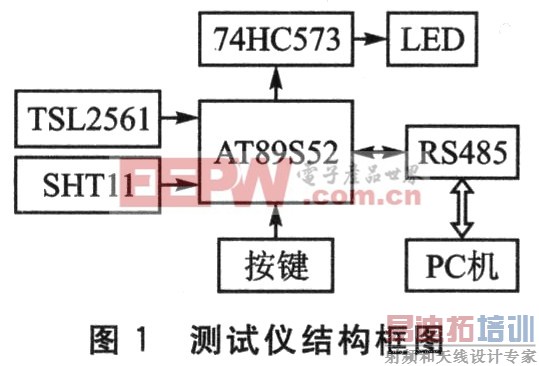

该测试仪以AT 89S 52单片机为核心，外接温湿度传感器SHTll、照度传感器TSL2561、四位共阴数码管、RS485总线通信接口以及显示切换按键。单片机上电工作后，对当前温度、湿度、光强度进行实时测量，通过按键切换将测得的3种参数通过LED数码管进行轮流显示；此外，还可以通过RS485总线与PC机进行通信，将参数值传送到上位机，以达到远程监测的目的。该测试仪的结构框图如图1所示。

测量模块电路
温度和湿度测量采用的是瑞士Sensirion公司生产的SHTll传感器。该传感器采用独特的CMOsens TM技术，将温湿度传感器、信号放大处理、A／D转换、I2C总线全部集成在一块芯片上，可直接与单片机接口。该芯片采用数字式输出，为编程提供了方便。

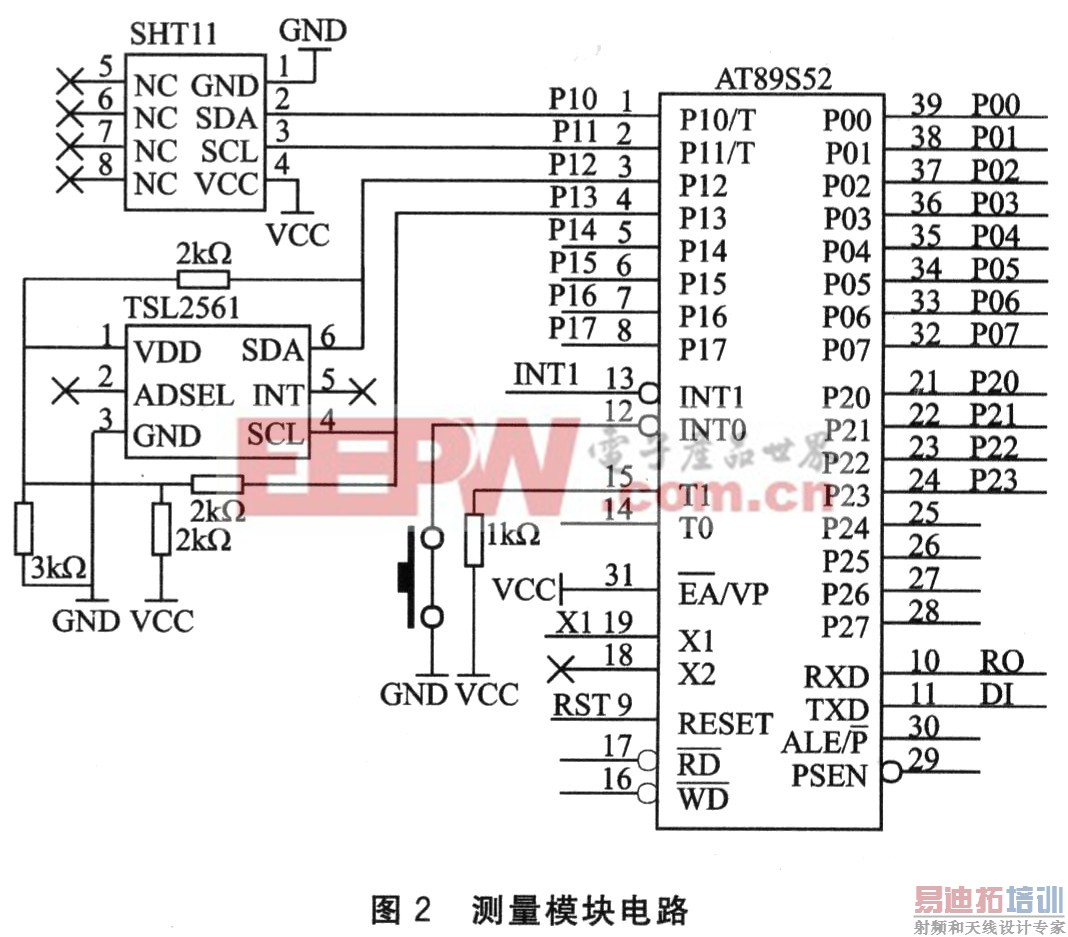

光照度测量选用的是TAOS公司生产的TSL2561光强度传感器。它具有数字式输出端口和标准I2C总线接口，涵盖1～70 000 lx的宽照度范围，非常适合户外环境下光照强度的测量，适用于太阳能发电系统。图2为传感器与AT 89S 52单片机的接口电路设计。
