数字适配器模块使NI FlexRIO功能更多、测量更快

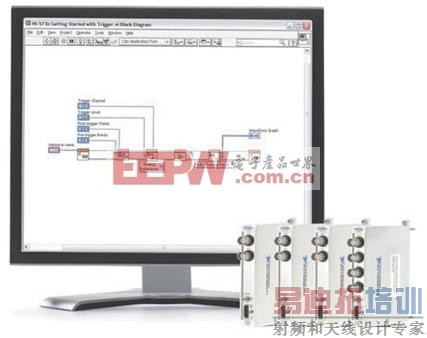

图. 基于LabVIEW FPGA模块的FPGA程序具有开放的个性化默认设置功能及相应的主机应用编程接口（Application Program Interface ，API），这缩短了使用NI FlexRIO技术进行第一次测量所需的时间

        NI 573x系列数字适配器模块是美国国家仪器最近添加到NI FlexRIO产品系列的新模块。该模块具有可选电压范围、直流交流耦合、多输入滤波器和简单的接口等特性，为高性能基于FPGA架构的I/O提供了更多功能，FPGA程序的个性化默认设置功能和主机API可帮助你在第一次测量时明显减少所需时间。该模块应用范围从高分辨率脉冲和时域测量到高带宽、高动态频域采集。

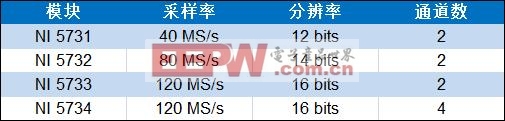

表. NI 573x系列数字适配器提供不同采样率、分辨率和通道数来满足您不同的采集需求

　　这四种类型的数字适配器模块提供不同的参数特征，采样率从40到120MS/s，分辨率从12到16位，同步采样通道数为2到4个。各模块均具有50Ω输入阻抗和2V的峰峰值电压，以及0，6和12dB可选择的的模拟增益。这些模块还具有针对频域采集的椭圆型滤波器、针对时域测量的贝塞尔滤波器和针对欠采样的旁路路径。在功能增多的同时，NI 573x模块还保持了良好的性能。使用16位、120MS/s的NI 5733/34模块，标准信噪比可高达69.6dB，总谐波失真仅为-86dBc，同时其无杂波动态范围低于-87dBc。在这种水平性能下，您还可以获得高通道密度。NI 5734在一个PXI插槽内提供了4个通道。具有这些特性的数字适配器的起始价为799美元或779欧元，或112000日元(FPGA模块是必需的)。

　　您可以直接在硬件中实现不同功能的算法，包括设置触发、脉冲计数和测量、数据压缩、滤波和频域转换。在花费大量时间设置这些性能之前，您可以在ni.com/labs网站查询NI 573xR仪器驱动范例，为NI 573x模块下载默认设置和主机API。您可以通过个性化设置来使用更好的算法设计，实现快速测量实际信号而无须进行编译FPGA代码或开发主机应用程序。下载服务提供可下载到NI FlexRIO FPGA模块板载内存实现基本的数字化多记录采集引擎的LabVIEW FPGA代码、为每个具有板载内存的NI FlexRIO FPGA模块预编译的bitfiles、对FPGA控制类似于NI-SCOPE的主机API，以及可实现基础采集的范例程序。这些代码都是用户可以自由下载的，因此当您开始开发自己的FPGA程序，您可以将定制功能添加至现有的信号流中，而不用再从头开始。
