费思FT330系列工业数字万用表测量操作简要分析
录入：edatop.com 点击：
现代工业已经越来越依赖于生产线的自动化，因为自动化生产线在降低企业人力成本的同时提高了企业的生产效率，并且排除了人为引入的误操作带来的损失，降低了企业的生产成本，从而提高企业产品在市场中的竞争力。
如今，各种各样的生产线层出不穷，各种各样的产线应用方案也应运而生，成为推动产线自动化的一个强有力的助推器。费思FT330系列工业数字万用表作为一款通用测试测量仪器，具有直流电压、直流电流、交流电压、交流电流等在内的十多种基本测量功能，在通过万用表上的USB接口与PC机链接即可实现趋势绘图、内存查看和筛选设定等联机功能功能，并且具有手动/自动量程转换、数值显示保持、数据保存和记录，这些功能和特性都可以应用在搭建工业自动化生产线的工作中，用以提供简单、准确、快速和高效的生产线搭建方式。
FT330系列工业数字万用表，全称工业用数据通讯真有效值万用表，本系列共有两款型号，即FT335和FT338（如下图）。FT330系列是四又四分之三位的数字万用表，具有非常快得响应速度、出众的性能、强大的测量功能、完备的安全保护措施和牢固优美的外形，加上费思科技为产品配置的功能丰富的FaithView上位机软件，这无疑是您实现工业自动化生产线的最佳选择。
下面就FT330系列工业数字万用表的几个常用测量项目做个简单扼要的介绍(注：在将测试表笔连接到被测电路或设备时，请先连接公共(COM)测试表笔，再连接带电的表笔；当拆除测试表笔时，要先拆除带电的表笔，再拆除公共测试表笔)。
1、测量交流电压
测量交流电压的档位有
（可测量程4.0000V，40.000V，400.00V，1000.0V）、
（40.000mV，400.00mV），读数超过量程2.5%时，则仪表显示超载（OL）。在1000.0V量程时，若交流电压读数达到768.8V（AC）,则仪表显示超载（OL）。
2、测量直流电压
测量直流电压的档位有
、（可测量程4.0000V，40.000V，400.00V，1000.0V）、
（40.000mV，400.00mV），读数超过量程2.5%时，则仪表显示超载（OL）。

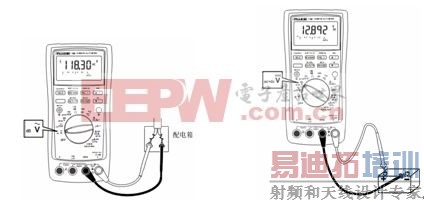

图1：交流电压测量 图2：直流电压测量
3、测量电阻(注：为避免对仪表或被测试设备造成损坏，测量电阻之前，请先切断电源并把所有的高压电容器放电。并用直流电压档确认电容已经放电完毕。)
FT330系列万用表通过输出恒定电流到被测电阻上，检测电阻上产生电压降的方法来测量电阻。仪表测量电阻的量程有400.00Ω、4.0000kΩ、40.000 kΩ、400.00 kΩ、4.0000MΩ以及40.000 MΩ。
测量电阻时请注意：
1）由于FT330系列所输出的测试电流通过表笔之间所有可能的通道，在电路上所测量到的电阻通常会和电阻的额定值有所不同。
2）电阻测量时，表笔会造成0.1Ω到0.2Ω的误差。如果要测试导线的电阻，可以把表笔的尖部碰在一起，然后读出导线的电阻。
3）在电阻档下，显示屏出现一个负号(-)表示被测点有电压存在，这将引起读数错误。
4）电阻档下，仪表所输出的电压足够使电路上的硅二极管或晶体管的结正向偏压，从而使它导通。为避免这种情况，在电路上测试电阻时，不要使用40MΩ量程。
5）人体电阻可能影响测量的精确度。测量时，勿用手接触表笔针或元件上可能影响到测量精确度的位置。

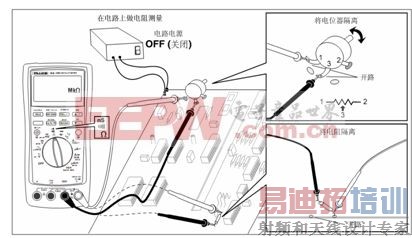

图3：测量电阻
4、通断性（连续）测量（为避免对仪表或被测设置造成损坏，进行通断性测量之前，请先切断电源并把所有的高压电容器放电。并用直流档确认电容已经放电完毕。）
连续性(通断性)代表电流通道的完整性。当被测电路是完整时，蜂鸣器会发出“嘀”声，让您在进行通断性测量时可以不用观察仪表的显示屏。
本万用表通断性测量功能可以检测到低至500微秒(0.0005秒)的间歇性开路及短路。满刻度值为400Ω，当测量值低于满刻度的5%时，就视为短路，蜂鸣器会发出“嘀”声。
要使用通断性测量，请将旋钮开关转到电阻档，再按蓝色按键
一次。此时，通断性测试符号
会出现在屏幕上。通断性测量仅适用于手动量程。请参考图3的说明来设定通断性测量。

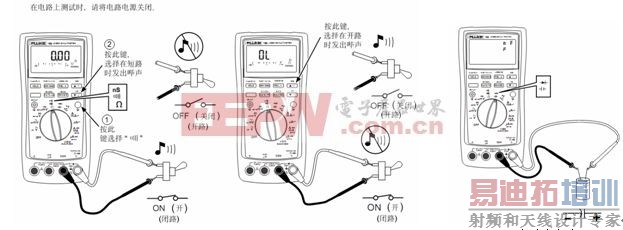

图4：通断性测量 图5：电容测量
5、测量电容（为避免仪表或被测设备的损坏，测量电容之前，应先切断电路的电源，并将所有的高压电容器放电。用直流电压功能档确定电容器已放电完毕。）
要测量电容，请按图5所示方法设置仪表。将旋钮开关转至电容测量档，按蓝色按键(
)可选择电容测量或二极管测量。
为加快类似值的测量，按绿键
用手动量程选择合适的量程。
6、测量二极管
二极管测试档可以测试二极管、晶体管、可控硅及其它半导体元件。二极管测试档通过对半导体结送出电流来测量该结上产生的电压降。为了方便使用，针对不同类型二极管导通电压的测试，仪表设有二极管动态测试功能，用户完全可以根据自己的使用要求设定报警电压值，克服了固定阈值电压测试约束的不足。
测量二极管时，设定的阈值电压显示在屏幕左下方。见图6。

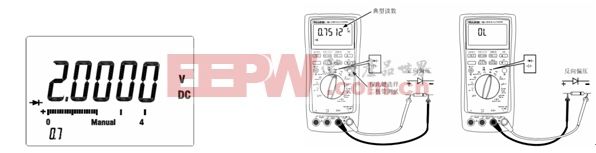

图6：二极管测试页面显示图 图7：二极管测试
在二极管测试档下，若蜂鸣器功能已开启，所检测到的结是正常时蜂鸣器会发出连续的“嘀”声。蜂鸣器功能打开和关闭请参考第六部分的“选择和编辑设置选项”说明。测试二极管使用固定量程，所以 键在二极管测试中不适用。
要在一个电路外测试一个二极管，请按照图7设定万用表。
7、测量温度（为了避免发生火灾或人身受到电击，切勿把热电偶连接到带电的电路上。）
要测量温度，请按图8所示设置仪表。选择温度功能后，按蓝色按键(
)可在摄氏度（℃）或华氏度（℉）之间切换。 若热电偶为开路时，屏幕将显示OPEn。超过量程，屏幕将显示OL。按照图8所示设置仪表插上热电偶后，仪表就会显示所测量的温度。

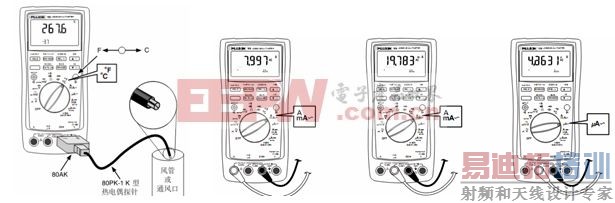

图8：测量温度图 9:测量交流电流
8、测量电流
请根据以下步骤测量交流或直流电流：
1)关断电路电源，将所有的高压电容器放电。
2)将黑色测量表笔插入COM插孔。按照下表所示测量量程，将红色测量表笔插入适当的输入端。
3)使用A插孔时，请将旋钮开关转到mA/A位置。使用mA/μA插孔时，若电流低于4000微安(4mA)请将旋钮开关转到μA位置；若电流高于4000微安，请转到mA/A位置。
4)断开要进行测试的电路，将黑色表笔连接到被断开电路电压较低的一端，红色表笔连接到被断开电路电压较高的一端；将表笔反过来接会（测量直流电流时）使读数变为负数，但不会损坏仪表。
5)打开电路电源，然后读出显示的读数。注意屏幕右方显示的单位(μA，mA或A)。
6)关闭电路电源并把所有的高压电容器放电。拆下仪表的连接线并把电路恢复原状。
请根据以下步骤测量4-20mA %工业直流电流：
1)关断电路电源，将所有的高压电容器放电。
2)将黑色测试线插入COM插孔，红色测试线插入mA/μA插孔。
3)将旋钮开关转到mA/A位置。按
键，切换到4-20mA %功能。
4)断开要进行测试的电路，将黑色表笔接触到被断开电路其电压比较高的一端，红色表笔接触到被断开电路电压比较高的一端；将表笔反过来接会使读数变为负数，但不会损坏仪表。
5)打开电路电源，然后读出显示的读数。
6)关闭电路电源并把所有的高压电容器放电。拆下仪表的连接线并把电路恢复原状。

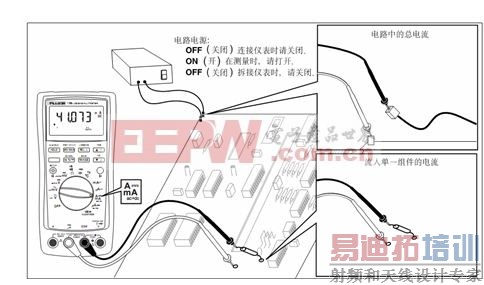

图10:测量直流电流
9、 测量频率
当旋钮开关在任何电压或电流档时，您可以使用仪表进行频率测试。图11中颜色较深的字符显示了可以进行频率测量的功能档。

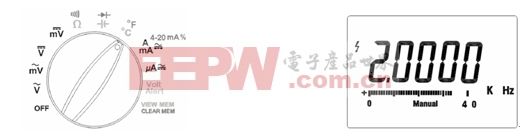

图11:可用来测量频率的功能档 图12:频率显示
要测量频率，请选择一个适当的功能档，将仪表连接到信号源，然后按
键。仪表会从四个频率量程中自动选择一个量程：400.00Hz、4.0000Hz、40.000kHz和400.00kHz。图12显示一个典型的频率显示屏幕。
10、感测交流电压（无线感应）
仪表具备非接触式电压检测功能，您无需携带其它工具就能检测现场交流电压的存在位置。这项功能可以帮助技术人员迅速确定面板、控制柜或设施是否已经可靠接地。在进行接触式测量之前，建议您首先使用非接触式电压探测器检查有无电压存在，可使测量多一道屏障。
要检查是否存在交流电压，先将旋转开关转至Volt_Alert档，然后将仪表的顶部靠近导体。当检测到电压时，若蜂鸣器功能开启（蜂鸣器功能打开和关闭请参考第六部分的“选择和编辑设置选项”说明），仪表会发出“嘀”声。共有九种灵敏度设置可选：oFF、L1~L4、H1~H4，灵敏度一次升高，oFF表示对感应到的任何电压都不做响应，蜂鸣器不鸣叫提示。改变灵敏度等级，请参考第六部分的“选择和编辑设置选项”说明。
在Volt_Alert档，模拟条指示仪表感应电压强度。当感应电压强度超过所选的灵敏度阈值时（模拟条满格并显示过载符号），蜂鸣器鸣叫。
图 13是感测交流电压时一个显示页面。
图13：无线感应测量
相信，掌握好上述FT330系列数字万用表各项测试项目之后，对于您提升工业生产线自动化程度是很有帮助，这也进而为您降低企业人力成本的同时提高了企业的生产效率，并且排除了人为引入的误操作带来的损失，降低了企业的生产成本，从而提高企业产品在市场中的竞争力。
如今，各种各样的生产线层出不穷，各种各样的产线应用方案也应运而生，成为推动产线自动化的一个强有力的助推器。费思FT330系列工业数字万用表作为一款通用测试测量仪器，具有直流电压、直流电流、交流电压、交流电流等在内的十多种基本测量功能，在通过万用表上的USB接口与PC机链接即可实现趋势绘图、内存查看和筛选设定等联机功能功能，并且具有手动/自动量程转换、数值显示保持、数据保存和记录，这些功能和特性都可以应用在搭建工业自动化生产线的工作中，用以提供简单、准确、快速和高效的生产线搭建方式。
FT330系列工业数字万用表，全称工业用数据通讯真有效值万用表，本系列共有两款型号，即FT335和FT338（如下图）。FT330系列是四又四分之三位的数字万用表，具有非常快得响应速度、出众的性能、强大的测量功能、完备的安全保护措施和牢固优美的外形，加上费思科技为产品配置的功能丰富的FaithView上位机软件，这无疑是您实现工业自动化生产线的最佳选择。
下面就FT330系列工业数字万用表的几个常用测量项目做个简单扼要的介绍(注：在将测试表笔连接到被测电路或设备时，请先连接公共(COM)测试表笔，再连接带电的表笔；当拆除测试表笔时，要先拆除带电的表笔，再拆除公共测试表笔)。
1、测量交流电压
测量交流电压的档位有
（40.000mV，400.00mV），读数超过量程2.5%时，则仪表显示超载（OL）。在1000.0V量程时，若交流电压读数达到768.8V（AC）,则仪表显示超载（OL）。2、测量直流电压
测量直流电压的档位有
、（可测量程4.0000V，40.000V，400.00V，1000.0V）、 （40.000mV，400.00mV），读数超过量程2.5%时，则仪表显示超载（OL）。 图1：交流电压测量 图2：直流电压测量
3、测量电阻(注：为避免对仪表或被测试设备造成损坏，测量电阻之前，请先切断电源并把所有的高压电容器放电。并用直流电压档确认电容已经放电完毕。)
FT330系列万用表通过输出恒定电流到被测电阻上，检测电阻上产生电压降的方法来测量电阻。仪表测量电阻的量程有400.00Ω、4.0000kΩ、40.000 kΩ、400.00 kΩ、4.0000MΩ以及40.000 MΩ。
测量电阻时请注意：
1）由于FT330系列所输出的测试电流通过表笔之间所有可能的通道，在电路上所测量到的电阻通常会和电阻的额定值有所不同。
2）电阻测量时，表笔会造成0.1Ω到0.2Ω的误差。如果要测试导线的电阻，可以把表笔的尖部碰在一起，然后读出导线的电阻。
3）在电阻档下，显示屏出现一个负号(-)表示被测点有电压存在，这将引起读数错误。
4）电阻档下，仪表所输出的电压足够使电路上的硅二极管或晶体管的结正向偏压，从而使它导通。为避免这种情况，在电路上测试电阻时，不要使用40MΩ量程。
5）人体电阻可能影响测量的精确度。测量时，勿用手接触表笔针或元件上可能影响到测量精确度的位置。
图3：测量电阻
4、通断性（连续）测量（为避免对仪表或被测设置造成损坏，进行通断性测量之前，请先切断电源并把所有的高压电容器放电。并用直流档确认电容已经放电完毕。）
连续性(通断性)代表电流通道的完整性。当被测电路是完整时，蜂鸣器会发出“嘀”声，让您在进行通断性测量时可以不用观察仪表的显示屏。
本万用表通断性测量功能可以检测到低至500微秒(0.0005秒)的间歇性开路及短路。满刻度值为400Ω，当测量值低于满刻度的5%时，就视为短路，蜂鸣器会发出“嘀”声。
要使用通断性测量，请将旋钮开关转到电阻档，再按蓝色按键
一次。此时，通断性测试符号会出现在屏幕上。通断性测量仅适用于手动量程。请参考图3的说明来设定通断性测量。 图4：通断性测量 图5：电容测量
5、测量电容（为避免仪表或被测设备的损坏，测量电容之前，应先切断电路的电源，并将所有的高压电容器放电。用直流电压功能档确定电容器已放电完毕。）
要测量电容，请按图5所示方法设置仪表。将旋钮开关转至电容测量档，按蓝色按键(
)可选择电容测量或二极管测量。为加快类似值的测量，按绿键
用手动量程选择合适的量程。6、测量二极管
二极管测试档可以测试二极管、晶体管、可控硅及其它半导体元件。二极管测试档通过对半导体结送出电流来测量该结上产生的电压降。为了方便使用，针对不同类型二极管导通电压的测试，仪表设有二极管动态测试功能，用户完全可以根据自己的使用要求设定报警电压值，克服了固定阈值电压测试约束的不足。
测量二极管时，设定的阈值电压显示在屏幕左下方。见图6。
图6：二极管测试页面显示图 图7：二极管测试
在二极管测试档下，若蜂鸣器功能已开启，所检测到的结是正常时蜂鸣器会发出连续的“嘀”声。蜂鸣器功能打开和关闭请参考第六部分的“选择和编辑设置选项”说明。测试二极管使用固定量程，所以 键在二极管测试中不适用。
要在一个电路外测试一个二极管，请按照图7设定万用表。
7、测量温度（为了避免发生火灾或人身受到电击，切勿把热电偶连接到带电的电路上。）
要测量温度，请按图8所示设置仪表。选择温度功能后，按蓝色按键(
)可在摄氏度（℃）或华氏度（℉）之间切换。 若热电偶为开路时，屏幕将显示OPEn。超过量程，屏幕将显示OL。按照图8所示设置仪表插上热电偶后，仪表就会显示所测量的温度。 图8：测量温度图 9:测量交流电流
8、测量电流
请根据以下步骤测量交流或直流电流：
1)关断电路电源，将所有的高压电容器放电。
2)将黑色测量表笔插入COM插孔。按照下表所示测量量程，将红色测量表笔插入适当的输入端。
3)使用A插孔时，请将旋钮开关转到mA/A位置。使用mA/μA插孔时，若电流低于4000微安(4mA)请将旋钮开关转到μA位置；若电流高于4000微安，请转到mA/A位置。
4)断开要进行测试的电路，将黑色表笔连接到被断开电路电压较低的一端，红色表笔连接到被断开电路电压较高的一端；将表笔反过来接会（测量直流电流时）使读数变为负数，但不会损坏仪表。
5)打开电路电源，然后读出显示的读数。注意屏幕右方显示的单位(μA，mA或A)。
6)关闭电路电源并把所有的高压电容器放电。拆下仪表的连接线并把电路恢复原状。
请根据以下步骤测量4-20mA %工业直流电流：
1)关断电路电源，将所有的高压电容器放电。
2)将黑色测试线插入COM插孔，红色测试线插入mA/μA插孔。
3)将旋钮开关转到mA/A位置。按
键，切换到4-20mA %功能。4)断开要进行测试的电路，将黑色表笔接触到被断开电路其电压比较高的一端，红色表笔接触到被断开电路电压比较高的一端；将表笔反过来接会使读数变为负数，但不会损坏仪表。
5)打开电路电源，然后读出显示的读数。
6)关闭电路电源并把所有的高压电容器放电。拆下仪表的连接线并把电路恢复原状。
图10:测量直流电流
9、 测量频率
当旋钮开关在任何电压或电流档时，您可以使用仪表进行频率测试。图11中颜色较深的字符显示了可以进行频率测量的功能档。
图11:可用来测量频率的功能档 图12:频率显示
要测量频率，请选择一个适当的功能档，将仪表连接到信号源，然后按
键。仪表会从四个频率量程中自动选择一个量程：400.00Hz、4.0000Hz、40.000kHz和400.00kHz。图12显示一个典型的频率显示屏幕。10、感测交流电压（无线感应）
仪表具备非接触式电压检测功能，您无需携带其它工具就能检测现场交流电压的存在位置。这项功能可以帮助技术人员迅速确定面板、控制柜或设施是否已经可靠接地。在进行接触式测量之前，建议您首先使用非接触式电压探测器检查有无电压存在，可使测量多一道屏障。
要检查是否存在交流电压，先将旋转开关转至Volt_Alert档，然后将仪表的顶部靠近导体。当检测到电压时，若蜂鸣器功能开启（蜂鸣器功能打开和关闭请参考第六部分的“选择和编辑设置选项”说明），仪表会发出“嘀”声。共有九种灵敏度设置可选：oFF、L1~L4、H1~H4，灵敏度一次升高，oFF表示对感应到的任何电压都不做响应，蜂鸣器不鸣叫提示。改变灵敏度等级，请参考第六部分的“选择和编辑设置选项”说明。
在Volt_Alert档，模拟条指示仪表感应电压强度。当感应电压强度超过所选的灵敏度阈值时（模拟条满格并显示过载符号），蜂鸣器鸣叫。
图 13是感测交流电压时一个显示页面。
图13：无线感应测量
相信，掌握好上述FT330系列数字万用表各项测试项目之后，对于您提升工业生产线自动化程度是很有帮助，这也进而为您降低企业人力成本的同时提高了企业的生产效率，并且排除了人为引入的误操作带来的损失，降低了企业的生产成本，从而提高企业产品在市场中的竞争力。
