TD-SCDMA测试解决方案

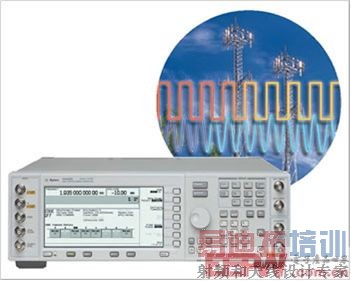

　　矢量信号发生器专门用于仿真现代通信系统所使用的复杂调制制式。无论是射频无线信号产生还是微波频率的复杂脉冲产生，Agilent都可提供全面的矢量信号发生器。

　　众多的数字调制( PSK , QAM , FSK , MSK )能力包括基于标准的制式，如802.11a/b/g/jp/n, W-CDMA , cdma2000, 1xEV-DO, GSM, TD-SCDMA 及其它，以及专用系统的灵活定制I/Q制式，如微波点对点通信。

　　使用外部I/Q输入可产生高达1GHz的宽RF调制带宽信号，用内部任意波形和实时基带发生器则可达到100MHz。

　　此外，所有矢量信号发生器还包括优异的模拟性能； 电平精度 、 输出功率 、 频谱纯度 、 AM 、 FM 、 相位 和 脉冲调制 。

　　测试TD- SCDMA 元件和接收机

　　适用于N5182A MXG 和E4438C ESG的TD- SCDMA选件为演进中的3G移动台、基站及部件的开发和制造提供强大的信号生成软件。其简单的PC用户界面能快速配置定制信号，以及在LAN或GPIB接口上使用 SCPI 和. NET API 编程。

　　建立用于元件测试的真实测试信号通过配置7个与上行链路及下行链路导频时隙一起的流量时隙，即可测试上行链路和下行链路TD-SCDMA元件。每一个时隙都可用多达16个编码信道加载，并可以配置多达12个载波，以产生高波峰因素信号，这对于仿真真实世界条件是极为重要的。

　　用于BER/BLER分析的传输层编码信号

　　用灵活的传输层编码TD-SCMDA信道全面测试您的接收机射频和基带部份。您可为一个或多个时隙任意指配多达7个独立配置的信道。此外，这些全编码的信道能用多个部分编码的信道扩充，以仿真系统中的其它用户。在进行BER/BLER分析时，您可选择17种编码信道类型，多种数据类型，控制参数，增加AWGN，以及插入比特和CRC错误。您还可配置HDPSA信道用于测试更高的传输速率。

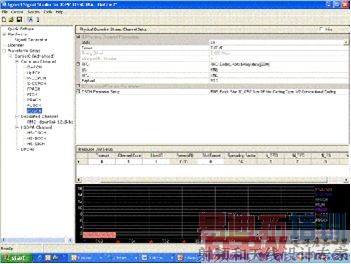

　　评估用户界面

　　把Signal Studio下载到PC，从而能在购买前了解该软件的用户界面及其TD-SCDMA信号生成能力。为得到由该软件产生的射频信号，用户的信号发生器必须分别得到许可。

　　典型应用

　　推荐用Signal Studio for TD-SCDMA测试TD-SCDMA移动台和基站的收发机及部件。
　　
典型应用包括：

　　· 滤波器和放大器性能评估

　　· ASIC/DSP 编码算法开发和调试

　　· 接收机BER/BLER 分析

　　特性

　　· 支持所有3GPP TD-SCDMA 的物理层和传输层信道设置，包括 HSDPA

　　· 多达12个载波独立的传输参数配置

　　· 灵活的信道配置– 中同步码，切换点，扩频码，数据类型，功率级等

　　· 为每一时隙产生多至16个编码信道– 为元件测试产生高波峰因素信号

　　· 支持HSDPA信道的 HARQ ， CQI 和 ACK/NACK

　　· 输入或选择内置的数据码型– 连续的PRBS，固定位码型，或用户文件

　　· 用传输层编码信号进行BER/BLER测试，快速RMC设置最达速率到384K比特每秒

　　· 图形显示示出帧结构– 快速验证配置

　　· 用预配置的设置节省时间– 快速保存和调用定制配置

　　· 可选择的基带滤波– 为放大器测量优化ACP，或为接收机测量优化

　　· 用选件403增加经校准的AWGN – 确定喧闹环境中的接收机性能

　　· 支持 SCPI 和 .NET API 用于编程自动控制
