受控生产环境下使用LabVIEW、NI TestStand和PXI测试医疗血糖仪和胰岛素输送系统

录入：edatop.com 点击：

　　Advanced Instrument Technologies, Inc.(AIT) 是一家工程技术服务公司，为客户应对测试工程挑战提供定制和交钥匙解决方案。AIT提供的服务小至工程支持，大至完整的解决方案。它为众多行业的客户提供服务，内容涉及研发、制造以及质量保证测试。自2003 年以来，AIT一直是National Instruments Alliance Partner的一员。凭借其先前与合同制造商积极的合作以及和多年使用NI软硬件的经验，AIT被选定接手此项应用工作，为此项目开发了软件并协助硬件设计。

　　TestPro Systems, Inc.是一家工程技术服务公司，支持工程部门的测试和新产品导入(NPI)。TestPro 提供应用于功能性设备和方案，以及全自动功能性测试平台的服务和解决方案。TestPro Systems的客户主要集中在汽车、医疗和能源领域。凭借之前为合同制造商开发的多种功能性设备以及丰富的LabVIEW使用经验，TestPro Systems被选定接手此项任务。TestPro签订了合同，帮助部分系统设计和布线。根据安排需要，TestPro 还协助开发基础LabVIEW代码和NI TestStand序列。待测设备(DUT)是医疗血糖仪和胰岛素输送系统组成部分。它包含用户面板、用户面板上的仪表和胰岛素输送激励器。仪表与激励器进行通讯，按要求注入胰岛素。每个组件单独在测试系统上进行测试。

　　通过专有加密RF在医疗无线频段范围内的通讯，仪表和泵之间得以进行无线通讯。DUT RF信号必须经过输出功率测试，而且系统必须仿真RF信息以验证DUT能够正常接收和解密信息。DUT还包含一个需要进行测试的32.768 kHz和16 MHz时钟。客户规格要求32.768 kHz的时钟精确到60 ppm，16 MHz的时钟精确到22 ppm。

　　每次DUT RF接收测试时，系统必须使用一个可重复、可追踪的信号。为了测试DUT RF传输，信号分析必须可重复并且准确。为了尽可能地减少测试次数，大多数分析必须使用硬件来完成。

　　大多数测试涉及使用串行外设接口(SPI)通信打开或关闭输出，然后测量输出状态或输出量。然而，最高要求测试则是在仪表和激励器上验证RF 通信和关键时钟。

　　当测试DUT的传输功能时，DUT必须传输RF测试数据包，RF频谱分析必须用于核对发射信号的参数。当测试DUT的接收功能时，必须由测试仪传输RF数据包，查询单元验证RF数据包接收成功。在进行时钟测试时，需要启用和测量时钟。

　　虽然AIT曾想使用台式频谱分析仪和RF捕获系统进行RF测试，并用高端频率计数器进行关键时钟测试，但最终因为以下几个原因选择了NI的解决方案。NI PXI-5661矢量信号分析仪(VSA)和NI PXIe-5672矢量信号生成器 (VSG)的组合在与LabVIEW完美集成的同时，可以完成所有测试要求。VSA/VSG组合硬件相比台式仪器解决方案更便宜，需要的空间也更少。

　　挑战:

　　在紧迫的开发期限内，开发一套包括RF通信测试的生产测试仪，用于测试FDA II类医疗血糖仪和胰岛素输送系统的子组件。

　　解决方案:

　　使用NI LabVIEW软件、NI频谱测量工具包、NI TestStand 和NI PXIRF硬件，开发快速、可重复的测试方案。

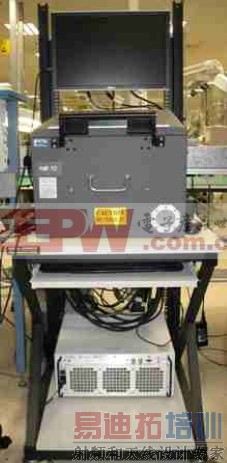

　　系统前部

[p]

　　我们还可以参考多个NI提供的重要LabVIEW 应用范例，例如RF 流盘录制和回放，使得集成更快更容易。

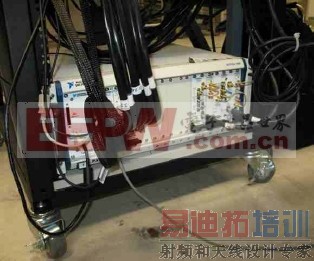

　　NI PXIe-1065机箱内有完整测试系统所需的所有仪器。值得一提的是，3块NI PXI-6229 M系列数据采集模块可以提供所有数字I/O，使用硬件定时执行SPI通信，测量并产生模拟电压。

　　PXI-5661和NI光谱测量工具共同执行信号分析。VSA和RF 流盘录制技术用来捕捉黄金DUT传输的RF信息并将数据保存至文档中。VSA和具有50 ppb精度的时基用来测量关键设备钟。NI PXIe-5672 使用RF流盘回放技术，将捕获的RF信息从先前保存的文档传输至DUT。

　　NI VSA/VSG解决方案能够提供关键性帮助。NI的LabVIEW范例程序和源代码展示了RF流盘录制和回放功能，在最终的解决方案中也使用了该功能。此外，NI 工程师还提供关键时钟测量咨询。

　　NI的解决方案为此应用带来了许多益处。首先，NI VSA/VSG解决方案速度远远高于相同的台式仪器 - 如果使用传统的台式仪器，测试时间将会更长。其二，产品为人熟知且配有可直接运用的完美案例，由此可大大减少开发时间。其三，我们开发了LabVIEW核心代码模块，可在多个NI TestStand 测试序列步骤中复用。此代码在今后的项目中也可得以复用，带来更多的好处。NI TestStand 极大地简化了代码和测试序列的确认与验证步骤。NI TestStand 还提供一致的操作界面，从而减少了学习质量控制和兼容型CFR Part 11的时间。
