一种新型低温科里奥利质量流量计
录入：edatop.com 点击：
科里奥利质量流量计是一种直接而精密地测量流体质量流量的新颖仪表，它的发明是科技界苦苦求索几十年的结果，它不但具有准确性、重复性、稳定性，而且在流体通道内没有阻流元件和可动部件，因而其可靠性好，使用寿命长，还能测量高粘度流体和高压气体的流量。现在汽车用的液化天然气的计量就是靠它测准的，目前市面上计量液化天然气的科里奥利质量流量计主体采用的“U”形管内通常只有一个测量管，测量管的温度就依靠其外壁与保冷管内壁之间的保冷腔来维持，这种结构在测量液化天然气时，由于液化天然气的温度非常低，通常都是零下一百多度，仅依靠保冷腔来维持测量管内流动的液化天然气的温度是不够的。
它所要解决的技术问题在于提供一种更好的保持测量管内温度的科里奥利质量流量计。
它的技术方案如下：一种新型低温科里奥利质量流量计，包括保冷管（1），该保冷管（1）为两端封闭的中空结构，在该保冷管（1）内设置有测量管（2），所述测量管（2）的入口端（2a）和出口端（2b）分别伸出保冷管（1）两端外，该测量管（2）的中部套装有起振线圈（3），该测量管（2）的入口端（2a）内侧和出口端（2b）内侧分别套装有入口检测线圈（4）和出口检测线圈（5），且该入口检测线圈（4）和出口检测线圈（5）均位于保冷管（1）内，其特征在于：所述保冷管（1）内腔内还设置有冷却管（6），该冷却管（6）为双层筒状，该冷却管（6）的两层筒壁之间灌注有冷却液体，所述测量管（2）从冷却管（6）中心孔内穿过，该测量管（2）的入口端（2a）出口端（2b）分别从冷却管（6）的入口端和出口端伸出，所述测量管（2）外壁与冷却管（6）内壁之间形成隔离腔（6a），所述起振线圈（3）、入口检测线圈（4）和出口检测线圈（5）均位于隔离腔（6a）内。且该冷却管（6）的入口端和出口端分别伸出保冷管（1）外。

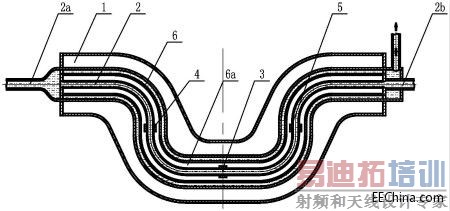

图为它的剖视图
采用上述结构的科里奥利质量流量计，由于在保冷管内加入了双层筒状的冷却管，该冷却管的双层筒壁之间内可通入低温液体，用于保持保冷管腔内的低温状态，冷却管最大限度的保持了测量管内液体的温度，而外侧保冷管又保持了冷却管内的冷却液体的温度，最终达到保持测量管内液体温度的目的。
为了节约成本，方便使用，所述冷却管（6）的入口端与测量管（2）的入口端相通，可在测量管和冷却管内通入相通的液体，即可达到保持温度的目的，也节约了成本，冷却管出来的液体还可以进入循环重新加入到冷却管和测量管中。
为了使产生的信号更大，所述保冷管（1）、测量管（2）和冷却管（6）均为“U”型，起振线圈（3）套装在测量管（2）的中部，入口检测线圈（4）和出口检测线圈（5）分别套装在测量管（2）的弯曲段上。因为弯管自振频率较低，可以采用较厚的管壁，仪表耐磨、耐腐蚀性能较好。
它的有益效果在于，本发明在保冷管内加入了冷却管，有效地保持了计量过程中测量管内液体的温度，同时还具有制造难度低、安装简便，循环利用率高等特点。
它所要解决的技术问题在于提供一种更好的保持测量管内温度的科里奥利质量流量计。
它的技术方案如下：一种新型低温科里奥利质量流量计，包括保冷管（1），该保冷管（1）为两端封闭的中空结构，在该保冷管（1）内设置有测量管（2），所述测量管（2）的入口端（2a）和出口端（2b）分别伸出保冷管（1）两端外，该测量管（2）的中部套装有起振线圈（3），该测量管（2）的入口端（2a）内侧和出口端（2b）内侧分别套装有入口检测线圈（4）和出口检测线圈（5），且该入口检测线圈（4）和出口检测线圈（5）均位于保冷管（1）内，其特征在于：所述保冷管（1）内腔内还设置有冷却管（6），该冷却管（6）为双层筒状，该冷却管（6）的两层筒壁之间灌注有冷却液体，所述测量管（2）从冷却管（6）中心孔内穿过，该测量管（2）的入口端（2a）出口端（2b）分别从冷却管（6）的入口端和出口端伸出，所述测量管（2）外壁与冷却管（6）内壁之间形成隔离腔（6a），所述起振线圈（3）、入口检测线圈（4）和出口检测线圈（5）均位于隔离腔（6a）内。且该冷却管（6）的入口端和出口端分别伸出保冷管（1）外。
图为它的剖视图
采用上述结构的科里奥利质量流量计，由于在保冷管内加入了双层筒状的冷却管，该冷却管的双层筒壁之间内可通入低温液体，用于保持保冷管腔内的低温状态，冷却管最大限度的保持了测量管内液体的温度，而外侧保冷管又保持了冷却管内的冷却液体的温度，最终达到保持测量管内液体温度的目的。
为了节约成本，方便使用，所述冷却管（6）的入口端与测量管（2）的入口端相通，可在测量管和冷却管内通入相通的液体，即可达到保持温度的目的，也节约了成本，冷却管出来的液体还可以进入循环重新加入到冷却管和测量管中。
为了使产生的信号更大，所述保冷管（1）、测量管（2）和冷却管（6）均为“U”型，起振线圈（3）套装在测量管（2）的中部，入口检测线圈（4）和出口检测线圈（5）分别套装在测量管（2）的弯曲段上。因为弯管自振频率较低，可以采用较厚的管壁，仪表耐磨、耐腐蚀性能较好。
它的有益效果在于，本发明在保冷管内加入了冷却管，有效地保持了计量过程中测量管内液体的温度，同时还具有制造难度低、安装简便，循环利用率高等特点。
