Pasternack新型波导机电式继电器开关：测试仪器仪表等领域的理想之选

业界领先的射频、微波及毫米波产品供应商美国Pasternack公司推出28款在C、X、Ku、K和Ka频带提供全部波导性能的新型波导机电式继电器开关，并已备货在库。此系列各型号产品的设计使用次数为200~1000万次，从而使其尤适用于国防及商业航空、通信、雷达、卫星通信、测试仪器、医疗设备及其他各领域，为电子战、电子对抗、微波无线电、甚小孔径终端（VSAT）、卫星通信、雷达、研发、空间系统和测试仪器仪表等应用的理想选择。

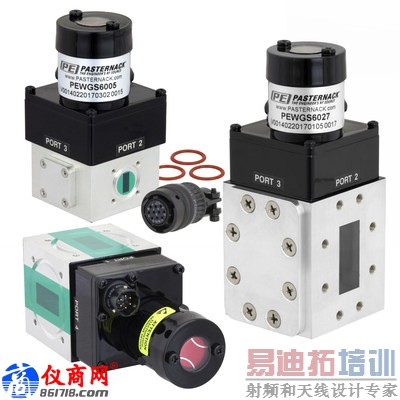

Pasternack 波导机电式继电器开关

上述新型波导机电式继电器开关设定的单刀双掷操作带有自切断闩锁制动器，TTL逻辑电路及手动超控功能的位置指示器。双刀双掷开关具有拆除短路板这样的可选操作。所有这些开关产品均采用已获专利保护且带消弧功能的电机驱动器，并包括与环境隔绝密封的快连式直流控制连接器和配合器。此外，这些产品还采用以集成波导端口为特征的紧凑型封装设计，该波导端口具有开槽法兰及用于加压操作（高达30PSIG）的O形圈。包括WR137、WR112、WR90、WR75、WR62、WR42及WR28在内的常用波导尺寸，可选范围广。

此类波导机电式继电器开关的性能如下：插入损耗典型值低至0.01dB；隔离度典型值高达105dB；切换速度典型值为54~76毫秒；可提供+12V和+28 V两种直流额定电压；高达12kW连续波功率和320kW峰值功率（未加压，10%占空比）的功率处理能力；采用工作温度范围为-40摄氏度~+85摄氏度的耐用设计；可暴露于100%湿度下的完全耐候性；最低工作寿命为25万次插拔。

“设计人员可发现，我们的新型宽带波导机电式开关采用自切断闩锁制动器及TTL逻辑电路和指示器等构件，从而在微波通信和广播中的能量路由及雷达应用中极具使用价值。此类开关通常需要长达数月的生产交货期，然而Pasternack的所有上述28款产品均为可当天发货的现货。”Pasternack的产品经理Tim Galla先生解释道。

由于采用了受专利保护的耐用设计，这些产品的使用寿命可高达1000万次，且拥有良好的再现性，设计上优于标准机电式继电器开关产品。此外，该系列产品还带具有指示、闭锁驱动、故障保护驱动以及TTL输入等其他功能特征。
