调幅电路工作原理--低电平调幅电路

常用的电路有如下几种

1）开关型二极管平衡调幅电路

图5.5-6A是二极管平衡调幅电路的基本电路，它是按类似推挽电路的接法以抵消载波输出，得到DSB信号。调制信号UO（设为单音余弦UOCOSOT）由输入变压器T1引入，载波UC=UCCOSWCT经变压器T2加到T1和输出变压器T3的中点之间。为提高调制线必，电路总工作在UC》UO（一般UC10UO）的开关状态。

根据电路所标电压极性，可见加在二极管VD1和VD2上的电压分别为

两个二极管分别产生电流I1和I2，两电流以相反方向通过T3一次偶，产生的磁场彼此抵消作用，所以输出电流I正比于（I1-I2的交流分量，经理论分析有

式中G为二极管正向电阻和负载RL反映到T3一次的电阻相串联的等效电导；K（WCT）称开关函数，它在UC正半周时等于1，而在负半周时等于零，其可按富氏级数展开为

I的频谱如衅5.5-6B所示。UO经中心频率为FC的带通滤波器后，可得到DSB信号。

实用电路不用抽头的音频变压器和输出变压器，二极管VD1、VD2反接，0.01UF电容对高频接地提供边带信号通路，2K电位器和两个47欧电阻用来平衡二极管的正向特性，与二极管并联的电容用来使二极管在反向时表现出相同的电抗。

2）开关型二极管环形调幅电路

如图5.5-7A所示，电路同样工作于开关状态。在UC为正半周时，VD1和VD2导通，VD3和VD4截止；在UC为负半周时，VD3和VD4导通，VD1和VD2截止。由此可见，它相当于两个极性相反的开关型二极管平衡调幅电路。输出总电流I正比于[（I1-I2）+（I3-I4）]的交流分量。经分析有

[p]

不难得出I的频谱如图5.5-7B所示。UO经中心频率为FC的带通滤波器后，可得DSB信号。

图5.5-7C为环调电路的实用电路。在T1二次级和T2一次都接入平衡电容器组C1、C2、C3和C4、C5、C6。由于平衡电容器组与分布电容是并联的，当调节可变电容C3和C5时，就可使两端点到中心点的电容相等。采用电容分压法，不但平衡了分布电容，而且省去了变压器中心抽头。

在环路中，每臂用两个二极管并联，使四组二极管特性更容易做到一致。与二极管串联的固定电阻R（一般选取大于10倍的二极管正向电阻）和电位器RW1、RW2是用来平衡二极管正向电阻）和电位器RW1、RW2是用来平衡二极管正向特性的。

由于环调的输出频谱较平调更为纯净，而且环调输出效率较平调高，所以，环调得到更为广泛的应用。

3）模拟乘积平衡调幅电路

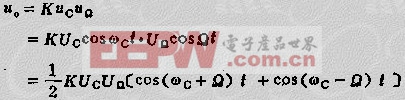

用模拟乘法器（符号见图5.5-8A）构成产生DSB信号的平衡调幅电路是非常合适的，当乘法器UX输入端加入载波信号UC=UCCOSWCT，UY端输入调制信号UO=UO*COSOT，则可乘法器输出端得到DSB信号UO即

式中K为乘法器增益系数（V-1）。

由上式可见，乘法器与带通滤波器联用，则可输出SSB信号。

图5.5-8B是采用BG314乘法器和运放F007组成的平衡调幅电路。UX、UY为两个信号输入端RWX、RWY为BG314两输入端失调电压调零用电位器。调节恒流源偏置电阻RWK，可调节乘法器的增益系数K，一般K=0.1V-1。接入运放的目的，是将乘法器双端输出转换成单端输出并使电路有低输出阻抗，从而提高电流输出能力。RW2用于对运放调零。对于该电路，其输出电压UO为：UO=K1UXUY

式中K1为BG314的增益系数与运放增益的乘积（V-1）。

BG314外接元件阻值见表5.5-2。

图5.5-8C为采用MC1496组成的平衡调幅电路。
