2400到开关卡以及开关卡到DUT的连接方法

录入:edatop.com    点击:
本节简要介绍一下2400到开关卡以及开关卡到DUT的连接方法。有关布线、管脚输出的详细介绍,请查阅240070017019的用户手册。
使用标准GPIB线缆连接PC机与测试仪。使用吉时利Trigger-Link线缆连接24007001。使用一端带DB-9母头的9针线缆连接2400和器件机械手。
24006条测试线连接一个7019卡的行接头。从卡到卡的行连接是在7001的内部实现的。列接头与机械手的测试夹具相连。有关细节如图1所示。每个7019可处理多达6个器件管脚。为避免噪声干扰,使用屏蔽式线缆并尽量采用短线是很重要的。
开关顺序
如本文“测试介绍”一节所述,双端电阻网络的测量需要将LO线组、HI线组和Guard线组切换到器件各个管脚上。要连接到某个管脚,必须闭合两个继电器。对于网络中的一个元件,总共必须闭合6个交叉点。7001的通道存储器用于保存每个电阻器的继电器模式。在图1中,我们用表示测量第一个R1需要闭合的继电器。

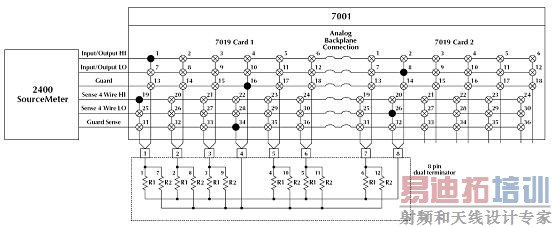

1. 2400 通过 7001 主机内的 7019 型开关卡与 8 针双端电阻网络的连接

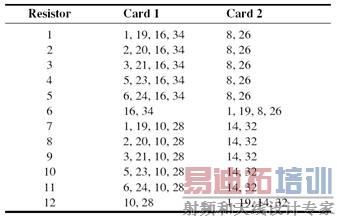

下列扫描顺序用于测量前文中的电阻网络:
