基础编程指南——《使用2790型数字源表开关系统测试双安全气囊充气机模块》

录入:edatop.com    点击:

下面的小节提供配置2790、进行本应用指南所述测试时所需要的远程编程指令。测试使用的连接方案如 图 1 所示。假设7751模块置于2790主机的插槽1中。7751模块的内部分流器总是连通的,除非测试特定的桥线或分流条。每一节都包含进行特定测试所需的所有配置指令。如果一个测试完成后,仪器会为接下来的测试做好相应配置,没有必要发送任何设置的指令。以下例程中包含这些指令,以便每个测试可以独立地进行。

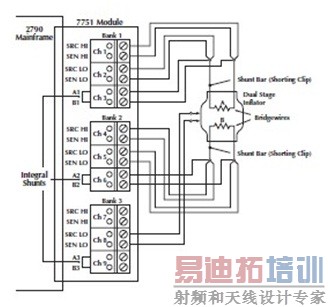

图1. 使用7751分流器在充气机测试中的典型连接



指令字串通过GPIB或RS-232通讯接口发送命令到2790进行充气机测试。使用2790的前面板选择仪器使用的总线。一旦选择了通信协议,它将作为默认值保存在非易失存储器中,直到再次改变。要使用前面板设置使用的协议,按下再放开SHIFT键,然后按GPIB或RS-232键。如果接口选择为OFF,使用左/右箭头键选择ON/OFF设置(选中时闪烁)。使用上/下键更改设置为ON,然后按ENTER键。使用相同的按键来更改通信参数,如GPIB地址或RS-232波特率,按ENTER键确认设置。确认INPUTS FRONT/REAR设置为后方(按入),信号将通过插件模块连接到数字万用表。


硬件复位和设置全局数据格式


配置并进行接触检查

注意:按列表中通道出现的顺序闭合继电器。通常情况下,只检查与外壳的接触,但 2790 让检查整个系统变成一个简单的过程。


配置并进行分流条(短接夹)测试

注意:第一个分流条没有用干电路测试,第二个用了干电路测试。测试结束时,内部分流器连接到待测器件。如果要断开待测器件与测试系统,使用 ROUT:OPEN:ALL 。此外,选择 S1Iohms 数学函数自动设置测量功能为直流电压、测量范围为 1V 。


配置并进行桥线测试

注意:第一个搭桥线测试前先验证测试电流。测试结束时,内部分流器仍然连接到待测器件。如果要断开待测器件与测试系统、使用 ROUT:OPEN:ALL 。


配置并进行绝缘电阻(高压)测试

注意:第一个绝缘电阻测试前先确认测试电压。测试结束时,内部分流器连接到待测器件。如果要断开待测器件与测试系统,使用 ROUT:OPEN:ALL 。此外,选择 S1Vohms 数学函数自动设置测量功能为直流电压、测量范围为 10V 。
