吉时利SCPI 2700系列指令执行内建极限测试
2700系列和3700系列仪器具有与两组极限相同的内建极限功能。Limit 1和Limit 2使用高极限和低极限(HI1和LO1以及HI2和LO2)。此状态指示适用于首次失效的极限,即便两个极限都失效了。
虽然Limit不是全局参数,当配置为简单扫描时,极值和状态都适用于扫描的全部通道。当配置为高级扫描时,每条通道都具有独特的极限配置。

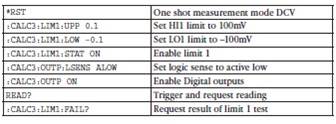

下面的简单指令序列配置2750在DCV读数(默认参数)上执行Limit 1测试。若达到100mV极限,数字输出#2将被置低。若达到-100mV极限,数字输出#1将被置低。
*RST | 单次测量模式DCV |
:CALC3IM1:UPP 0.1 | HI1极限设为100mV |
:CALC3IM1OW –0.1 | LO1极限设为-100mV |
:CALC3IM1:STAT ON | 启用limit 1 |
:CALC3:OUTPSENS ALOW | 逻辑感测设为低有效 |
:CALC3:OUTP ON | 启用数字输出 |
READ | 触发和请求读数 |
:CALC3IM1:FAIL | 请求limit 1测试的结果 |
3700系列TSP脚本的执行
多重极限测试:
虽然3700系列具有与2700系列相同的内建极限测试功能,下面例子的意图是演示脚本语言的强大功能。类似于前面的for next循环例子,本例创建的函数脚本可以装载至3700系列。此例在仪器内建的2种极限功能外执行极限测试。

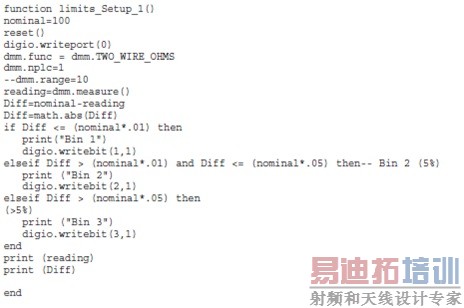

例:使用脚本的极限测试:
此脚本使用极限将电阻器分为三级:
l 配置2线电阻测量。
l 用数字输出定义分级。
l 分级1适于1%以内的标称阻值。
l 分级2适于>1%且<5%的标称阻值。
l 分级3适于大于5%的标称阻值。
