MAXIM的MAX31865温度检测器解决方案
录入:edatop.com 点击:
简介:MAX31865是一款集成的的RTD -数字转换器,单芯片解决方案,替代多个分立元件来降低成本。MAX31865提供简单而准确的测量温度,是在工业领域最常用的测量值,因此非常适合用于测量和过程控制应用。
基本特性:
MAX31865是业内首款完全集成的RTD数字转换器,该单芯片方案可将系统成本降低50%,并可处理工业设计中常见的铂RTD (如Pt100或Pt1000)电阻数字转换问题。该器件能够简便、准确地测量温度,是工业测量和过程控制的理想选择。
简单的数字值的转换铂RTD电阻
处理100Ω到1kΩ(0℃)铂RTD(PT100 PT1000)
适合于2 - ,3 - ,和4 - 线传感器连接
转换时间:21MS最大
15位ADC分辨率;额定温度分辨率0.03125℃(由于RTD非线性变化)
在所有操作条件下的总精度:0.5℃(0.05%满量程)
±50V的输入保护
全差分V REF输入
故障检测(开放式电阻元件,RTD输出范围电压,短路或短路电阻元件)
SPI兼容接口
20引脚TQFN封装
方案特点:

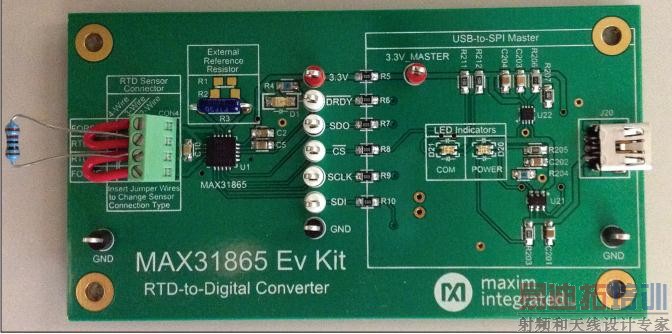

The MAX31865 evaluation kit (EV kit) provides the hard ware and software (graphical user interface) necessary to evaluate the MAX31865 RTD-to-digital Converter. The EV kit includes a MAX31865ATP+ installed as well as a USB-to-SPI interface.
The USB-to-SPI master section of the EV kit can be used to interact with the MAX31865 EV kit software and exer cise the device’s functionality.
●Easy Evaluation of the MAX31865
● Fully Assembled and Tested
● USB HID Interface
● EV Kit Hardware is USB Powered (USB Cable Included)
● Windows XP®-, Windows Vista®-, and Windows® 7-Compatible Software
● RoHS Compliant
● Proven PCB Layout
参考原理图:

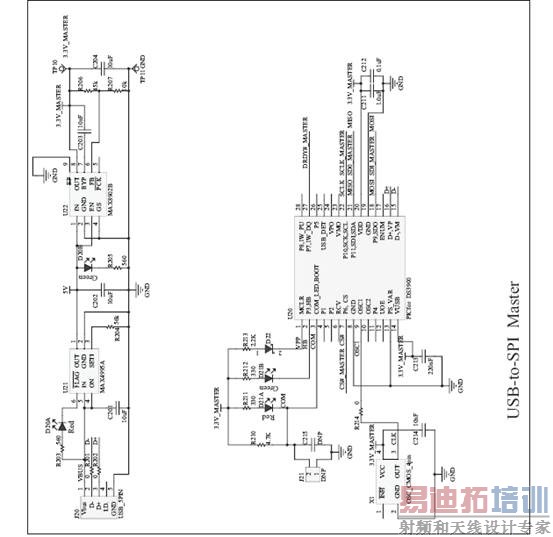

图1 原理图参考

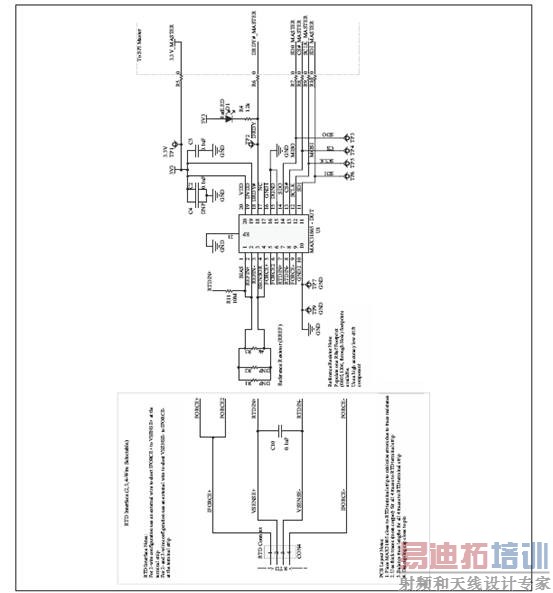

图2 参考原理图2
参考pcb图

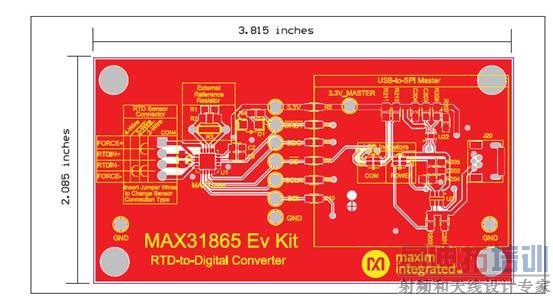

图3 toplayer 图

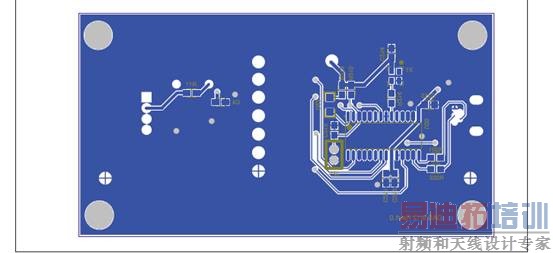

图4 bottomlayer 图
详情请见:
MAX31865EVKIT.pdf(2.85 MB, 下载次数: 1)
