夏光OTDR使用方法详解

夏光OTDR测试仪系列（又名光时域反射仪）搭载5.0寸超大液晶触摸屏，操作简单，多点触屏，可以完美实现图片缩放，就像使用智能手机一样，最大程度的缩短了工程操作人员的时间。

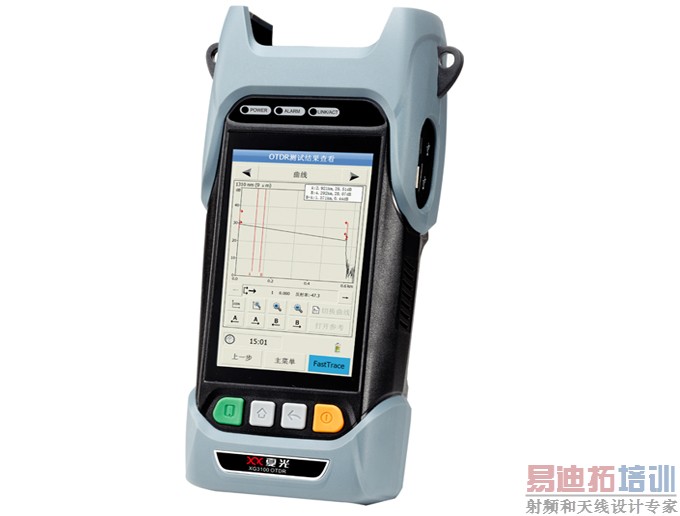

夏光XG3100/XG3110OTDR光时域反射仪系列

具体测试方法如下

1.       开始测试：

1.1. 开机，进入主界面，点击“OTDR”进入OTDR测试界面

1.2. 对于OTDR使用经验丰富的人来说，在测试模式中可以选择“手动测试”，否则，可以选择“自动测试”

1.3.     对于手动测试，各参数设置如下，设置界面如图1所示：

图1

Ø  波长：选择所需要的波长即可，一般来说，1310nm在光纤中的平均损耗要比1550nm的要大一些。如果需要测试“宏弯曲”，可以选择“SM 1310nm 1550nm”，此时仪表会自动测量两个波长并进行判断。

Ø  范围：如果知道被测光纤大概的长度，那么选择大于该长度的量程即可（推荐量程值为1.5倍光纤长度），如果不知道光纤的大概长度，那么可以选择“自动测试”来进行测试。

Ø  脉冲：一般来说，对于XG系列的OTDR可以参考表1的选择方法：

表1 脉冲宽度推荐表

（此为推荐设置参数，具体可以根据实际被测环境来进行设置）

Ø  持续时间：一般来说，在选择脉宽为5~30ns时，时间选择长一点，以大于60秒为宜；对于其它脉宽，一般选择60秒以内即可。如需进行动态范围测试，则选择最大测试时间。

Ø  自动保持结果：勾选后，每次测量完成会自动保存结果，否则测量完成后，当执行退出曲线界面操作（按测试键、主菜单键或后退键）时，会弹框提示是否需要保存，仪表按键示意如图2所示。

图2

1.4. 另外，可以在“其它设置”项里面进行诸如“折射率”、“启动光纤长度”、“损耗阈值”等参数的设定。具体请参考用户手册。

1.5. 如果用户选择了“自动测试”，那么只需要设置“波长”和“持续时间”即可，可参考上面说明。

1.6. 用户还可以在测试模式中选择“实时测试”，用来实时观察光纤的状态。

1.7. 设置完成之后，按左下角的绿色实体键即可开始测试，如需中途停止测试，再次按此键即可。

详见附件
