OTDR应用【深圳夏光】

录入:edatop.com    点击:

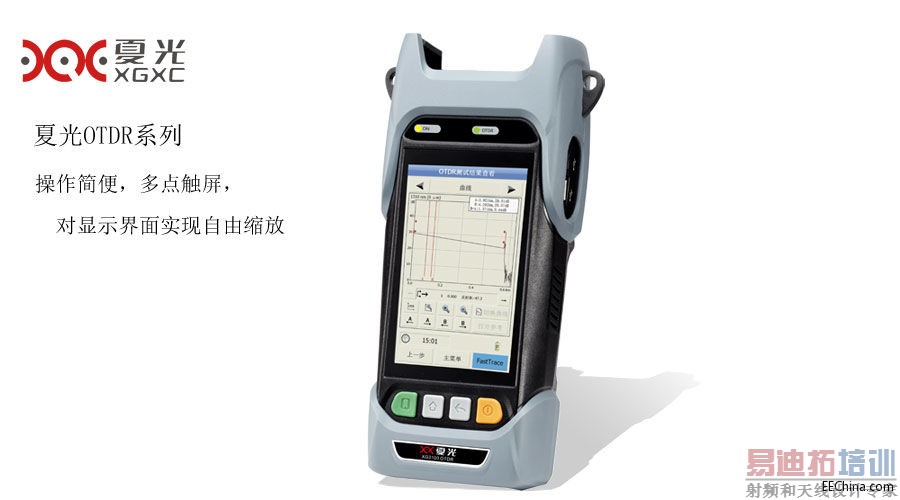

OTDR应用

摘要:OTDR常用于光纤检验、光缆布放监测、工程验收测试、光缆日常维护、光纤/光缆故障定位及修复。以下深圳市夏光通信测量技术有限公司(简称“夏光”)为您详细说明这些应用。

1.基本光纤检验

n  把光纤一端熔接到有连接器的尾纤上。

n  尾纤连接器连接到OTDR。

n  检查被测光纤的一致性。

n  测试光纤长度。

n  测试光纤衰减系数(dB/km)。

2.光缆布放监测

l  光缆工程建设中需要把不同长度光缆 (大于2km~3km)的光纤熔接到一起。

l  确定接续点及光缆正常。

n  在出发去下一个熔接地点之前。

n  在熔接点将被埋上或拖动之前。

l  连接OTDR。

l  定位新的熔接点/连接点。

l  测试 熔接点/连接点损耗。

l  测试反射。

l  测试光纤的损耗。

l  检查光纤损耗值是否正常。

3.工程验收测试

l  在光缆投入使用之前要进行必要的验收测试。

l  光缆终验可由OTDR & OLTS (Opt. Loss Test Set)来完成。

n  OLTS 给出可能使用的光纤。

n  OLTS 给出包括前端和光纤末端在内的总损耗。

n  OTDR 测试光纤总长度、回损和事件点的位置。

l  给出光纤测试曲线轨迹用以评估光纤是否合格(例如,对于工程承

l  包者要进行终验)。

l  保存光纤测试资料作为网络档案。

4.光缆日常维护

l  非常必要的周期性测试。

l  测试未开业务光纤或备用光纤。

l  测试熔接点、连接器、微弯及光纤末端等事件。

l  把测试曲线和历史曲线进行比较。

l  查找降质点及其他光纤曲线发生变化的地方。

5.故障定位和修复

l  使用光表和OTDR查找系统损耗的原因。

n  用光表对发送器和接收器的光功率进行检测。

n  核对接收的光功率是否正常 。

n  用OTDR来定位光纤/光缆故障点。

l  与历史存储曲线比对,查找光纤断点或大的事件点。

l  故障修复后的验证。

n  确认修复后光纤的熔接点是否合格。

n  确认总损耗及回损。

n  将修复后的光纤记录备案。
