艾德克斯可编程多路负载高效测试PC电源
录入：edatop.com 点击：
摘要：电源作为PC的心脏，关系着PC的可靠稳定运行，因此对于PC电源的测试至关重要。本文就PC电源测试中的时序特性测试以及动态测试两项内容进行分析，并阐述艾德克斯IT8700系列可编程电子负载在其中的关键作用。
正文
电脑现在已经是我们生活、工作中必不可少的工具，而电源作为PC的关键部件，不仅仅在性能上要符合相关的规范和标准，而且它的负载能力、可靠性以及对于主板以及外设的兼容性都对整机系统的可靠稳定运行有很大的影响。
电脑电源的测试项目很多，本文仅就时序特性测试以及动态测试进行分析。这两项测试都需要有一台功能强大，测试精度高的电子负载。艾德克斯IT8700系列可编程直流电子负载单机可实现1~16路电子负载功能，动态测试可达25KHZ，测量分辨率可达0.1mV 0.01mA。
时序特性测试
PC电源不仅输出电压，还要与主板有信号联系，两者在时间次序上有一定的关系，这就叫做时序，时序是电源与主板良好配合的重要条件，也是导致电脑无法正常开关机以及电源与主板不兼容问题的最常见原因。

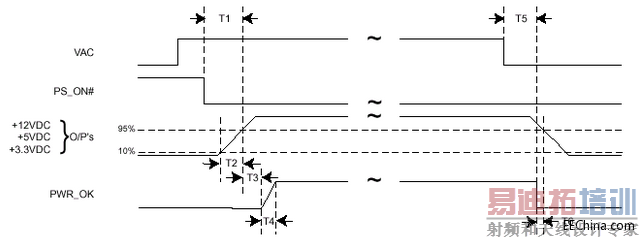

时序中最重要的是电源输出电压与P.G信号和PS-ON#信号之间的关系。P.G信号由电源控制，代表电源是否已经准备好，PS_ON#信号则由主板控制，表示是否要开机。PC电源的电压必须依一定时序要求响应输出电脑主板（如CPU、硬盘等器件），才能处理信息，如下图：

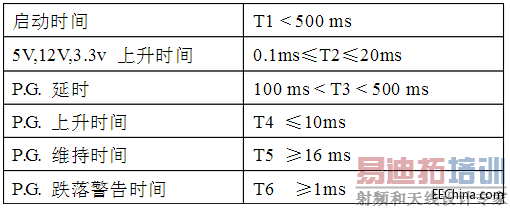

对应的时序要求如下：
测试方法如下：
1.启动时间：要求T1 ＜500mS，满载，正常供电电压，以PS/ON作开机，+12V、+5V&+3.3V上升到95%标称值的时间为T1。
2. +5V、+12V和+3.3V上升沿时间：要求0.1mS≤T2≤20 mS，以PS/ON作开机，分别在供电电压下限、正常和上限各测一次，取最差的一次。
3. P.G延时：要求100mS＜ T3＜500mS，满载低压和正常电压各测量一次，以PS/ON作为开/关机。
4. P.G维持时间：要求T5 ≥16mS，满载，正常供电电压，关断AC供电测量。
5.P.G跌落警告时间：要求T6≥1mS，满载，正常供电电压，关断AC和PS/ON，各测量一次。
注：上升沿、下降沿时间，均是指标称值10%～95%区间的时间。
在进行以上时序测试时，由于艾德克斯的IT8700系列多路负载特有的同步拉载功能，很好的控制负载的同步拉载（同步时间可达到小于10us），同事配合该系列内置的GPIB通讯接口可以实现同步拉载的输出。
在实际测试时由于测试线存在阻抗，会产生压降。艾德克斯的IT8700 系列负载为了保证测量精度，自带远端量测功能，用户可以用该端子来测量被测仪器的输出端子电压，用远端量测接线法来补偿线上压降，可以大大提高测量的精度。
动态测试
实际上一个定电压输出的电源，于设计中具备反馈控制回路，能够将其输出电压连续不断地维持稳定的输出电压。由于实际上反馈控制回路有一定的频宽，因此限制了电源供应器对负载电流变化时的反应。若控制回路输入与输出之相移与增益为1 时，超过180度，则电源供应器之输出便会呈现不稳定，失控或震荡等现象。电脑在工作时，电流是动态变化的，而不是始终维持不变的，因此动态负载测试对PC电源是极其重要的。

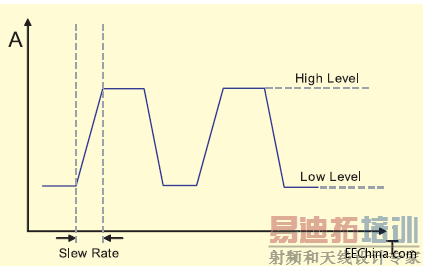

可编程电子负载可用来模拟电源供应器实际工作时最恶劣的负载情况，如负载电流迅速上升，下降之斜率，周期等。 IT8700系列负载高达25KHZ的动态模式，可仿真电脑各不同运行状态下电流的变化，以对电源的动态特性进行测试。

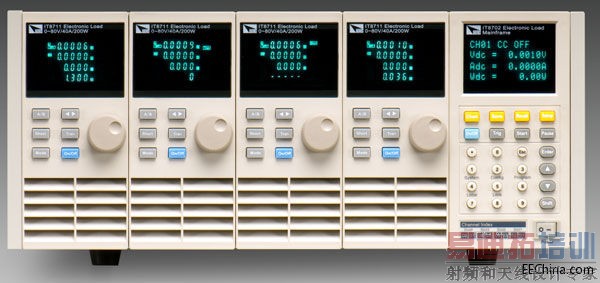

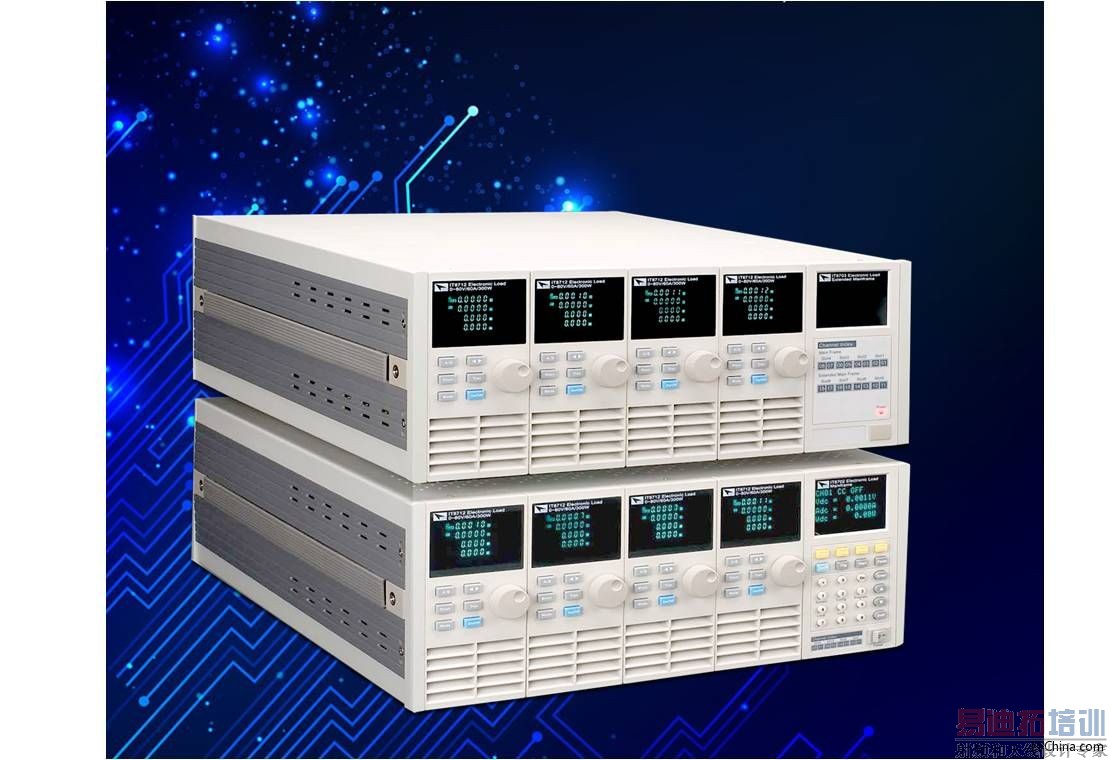

艾德克斯IT8700系列可编程电子负载
艾德克斯IT8700系列可编程电子负载采取模块化结构设计，拥有全球独创动态分配功率的技术，一个模块即可实现多种测试。该系列电子负载单机可实现1~16路电子负载功能，扩展机框功率可达4800W,测量分辨率可达0.1mV，0.01mA , 具有高达100KHZ的List模式，25KHz 动态模式，可以满足绝大多数测试的需求。
结论
艾德克斯电子一直致力于“功率电子”产品为核心的相关产业测试领域的研究，IT8700系列可编程多路电子负载是众多明星产品中的一员，继承了艾德克斯产品一贯的高性能、高品质，能满足PC电源的时序特性以及动态特性的测试，为PC电源的质量提供保障。
