OTDR盲区是OTDR的一项重要参数术语。OTDR盲区的产生是由于反射淹没散射并且使得接收器饱和引起，通常分为衰减盲区和事件盲区两种情况。两种盲区都由Fresnel反射产生，用随反射功率的不同而变化的距离（米）来表示。下面深圳市夏光通信测量技术有限公司（简称“夏光”）为您重点说明OTDR重要参数--盲区知识。
盲区定义为持续时间，在此期间检测器受高强度反射光影响暂时“失明”，直到它恢复正常能够重新读取光信号为止，设想一下，当您夜间驾驶时与迎面而来的车相遇，您的眼睛会短期失明。在OTDR领域里，时间转换为距离，因此反射越多，检测器恢复正常的时间越长，导致的盲区越长。绝大多数制造商以最短的可用脉冲宽度以及单模光纤 -45dB、多模光纤 -35dB反射来指定盲区。
OTDR盲区——事件盲区
事件盲区是Fresnel反射后OTDR可在其中检测到另一个事件的最小距离。换而言之，是两个反射事件之间所需的最小光纤长度。
以开车为例，当您的眼睛由于对面车的强光刺激睁不开时，过几秒种后，您会发现路上有物体，但您不能正确识别它。转过头来说OTDR，可以检测到连续事件，但不能测量出损耗（如图所示）。

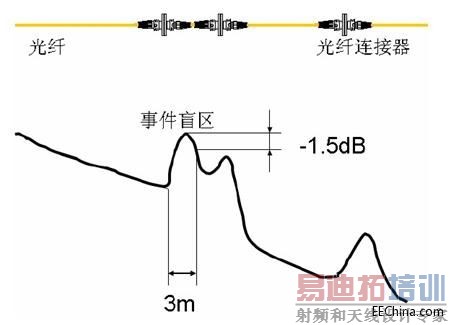

盲区——事件盲区：分辨两个事件所需的最短距离。

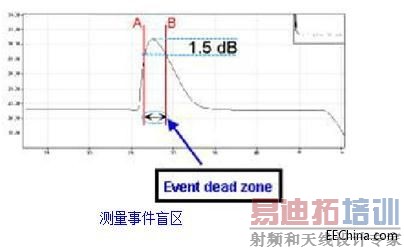

OTDR合并连续事件，并对所有合并的事件返回一个全局反射和损耗。为了建立规格，最通用的业界方法是测量反射峰的每一侧-1.5 dB 处之间的距离。还可以使用另外一个方法，即测量从事件开始直到反射级别从其峰值下降到 -1.5 dB处的距离。该方法返回一个更长的盲区，制造商较少使用。
使得OTDR的事件盲区尽可能短是非常重要的，这样才可以在链路上检测相距很近的事件。例如，在建筑物网络中的测试要求OTDR的事件盲区很短，因为连接各种数据中心的光纤跳线非常短。如果盲区过长，一些连接器可能会被漏掉，技术人员无法识别它们，这使得定位潜在问题的工作更加困难。
盲区——衰减盲区
衰减盲区是 Fresnel 反射之后，OTDR能在其中精确测量连续事件损耗的最小距离。

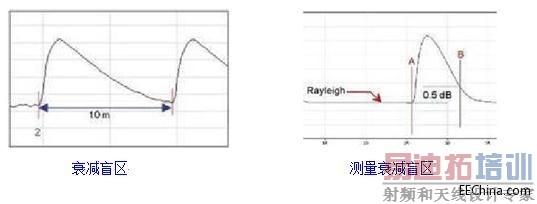

还使用以上例子，经过较长时间后，您的眼睛充分恢复，能够识别并分析路上可能的物体的属性。如图所示，检测器有足够的时间恢复，以使得其能够检测和测量连续事件损耗。所需的最小距离是从发生反射事件时开始，直到反射降低到光纤的背向散射级别的0.5dB，如图所示。

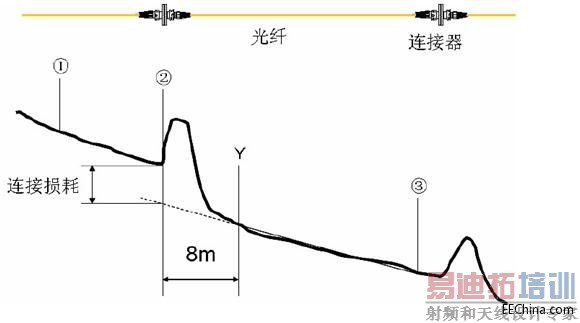

OTDR盲区——衰减盲区：菲涅耳反射峰起始点到反射恢复到正常光纤反射水平的距离。
衰减盲区：从反射点开始到接收点回复到后向散射电平约0.5db范围内的这段距离。这是OTDR能够再次测试衰减和损耗的点。

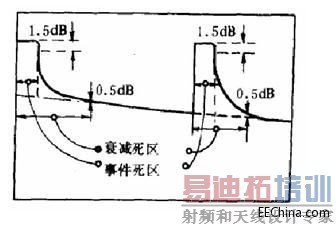

事件盲区：从OTDR接收到的反射点开始到OTDR恢复的最高反射点1.5db一下的这段距离，这里可以看到是否存在第二个反射点，但是不能测试衰减和损耗。如图所示。
盲区的重要性
短衰减盲区使得OTDR不仅可以检测连续事件，还能够返回相距很近的事件损耗。例如，现在就可以得知网络内短光纤跳线的损耗，这可以帮助技术人员清楚了解链路内的情况。盲区也受其他因素影响：脉冲宽度。规格使用最短脉冲宽度是为了提供最短盲区。但是，盲区并不总是长度相同，随着脉冲变宽，盲区也会拉伸。
盲区取决于：
脉冲宽度
反射大小
脉宽越大，动态范围越大，盲区也越大！！
反射越大，需要恢复的时间越长，因此盲区越大。

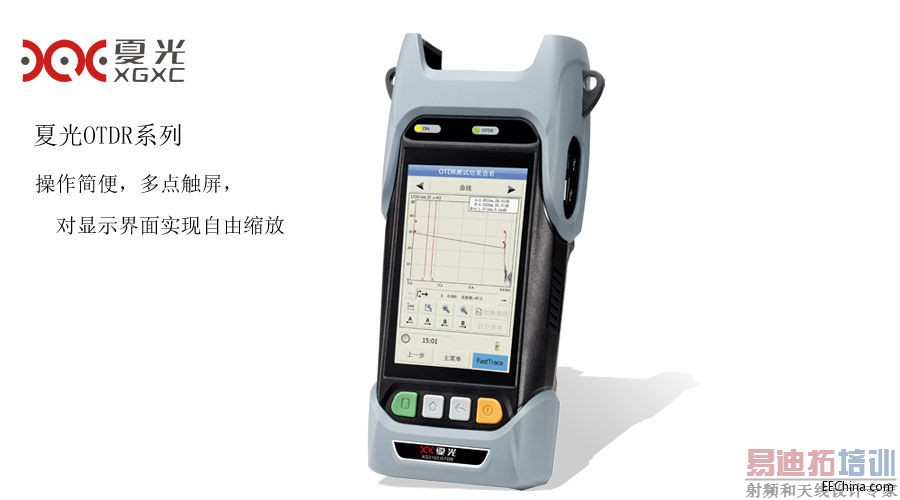

深圳夏光XG3100 OTDR系列是专门为光纤线路测试而优化设计的手持式光时域反射测试仪，采用全新的设计理念、创新的操作方式、精准的测量算法，可准确快速定位光纤现有和潜在问题，有效确保通信网络的服务质量，充分满足快速的光纤寻障和抢修需求。适用于FTTx、光传输网络的光纤施工、认证、例检、抢修、维护以及光纤光缆的研制与生产测试等。
