逻辑分析仪我也DIY （一）

　　这年头什么不可以DIY，不管是Quartus II的SignalTap II还是ISE的ChipScope我玩的都不过瘾，单板逻辑分析仪公司里有，但咱家里可配不起。那怎么办 自己动手DIY，呵呵，特权同学的突发奇想，给手中的EP1C3T144下个了有趣的任务。
　　昨晚初步定了功能以及模块划分，加上今晚，基本的一个功能上板子调试了一下，初步效果，呵呵，不过话说回来，还有很多工作要做，这只是万里长征第一步，有空慢慢把这个有趣的任务继续到底!
　　上图：
　　


　　

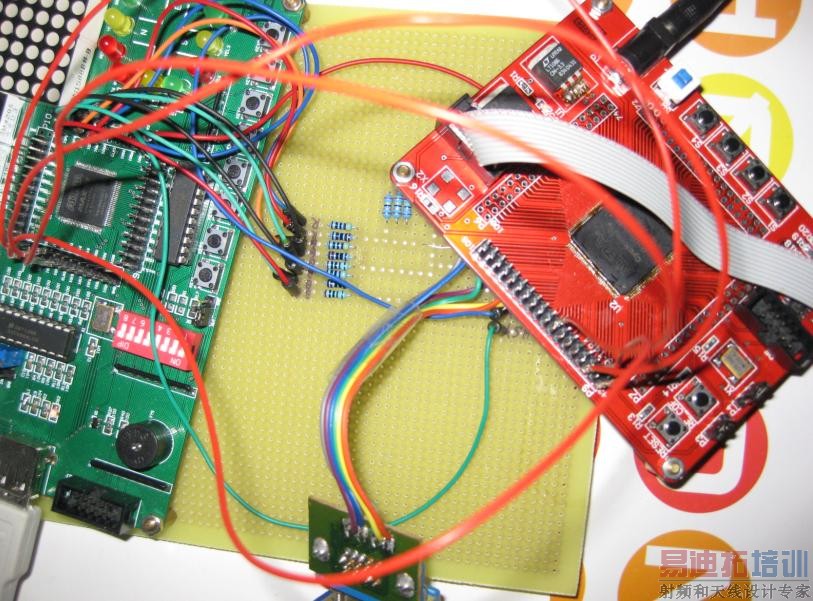

　　把几块现成的板子接起来做了个简易的测试平台。
　　


　　

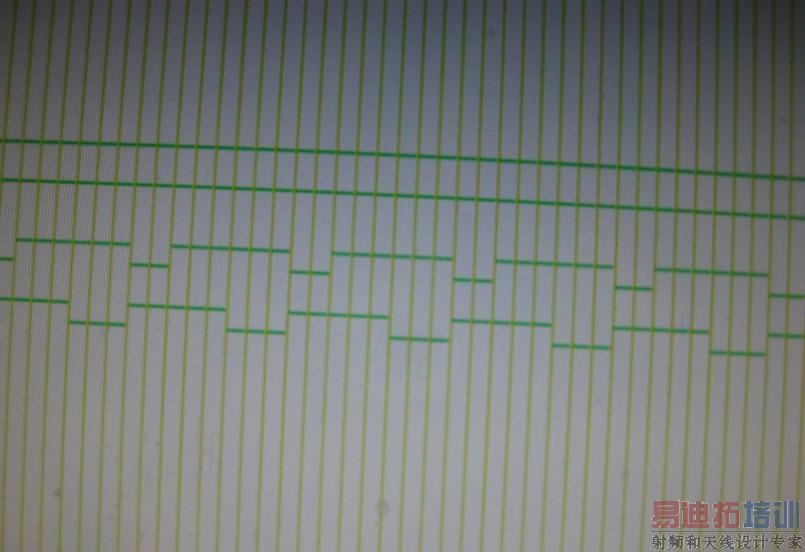

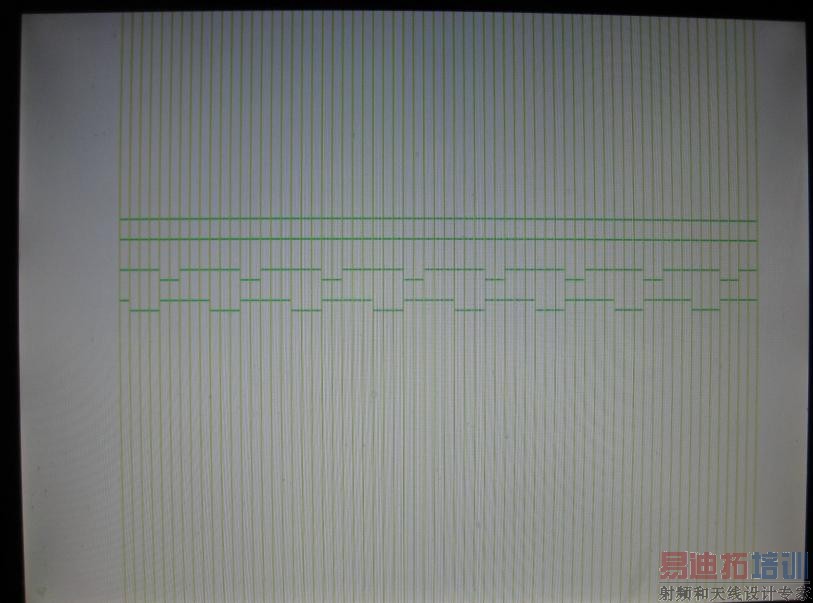

　　100M的采样频率，初步采集了四路的信号，用板上的按键作为触发信号。用电脑显示器做波形显示感觉很HIGH，跟平日里玩仿真没啥区别了都。上面的波形和时间的激励还是有点差距，应该是时序上的问题，或者也有可能是连线上的干扰问题，下一步慢慢解决。
