逻辑分析仪我也DIY（二）

　　昨晚睡觉时还寻思着为什么数据采集显示出来怎么问题多多，明明全低电平居然时不时的采集到高电平，后来想想也是，两块板子(被采集信号产生板子和模拟逻辑分析仪的板子)没有共地，采集到的电平高低没有一个参考点，判断错误也就在所难免了。于是今晚共地后，多次采集数据，都很稳定的采集到并正确的显示做测试的波形。
　　经过今晚的努力，把几个字模存储到了cyclone的M4K产生的ROM中，然后通过VGA坐标产生的控制逻辑进行地址译码。这部分设计没有仔细深入，可能浪费的M4K比较多(利用率比较低)，但这是为了FPGA逻辑地址控制部分设计相对容易设计些。
　　

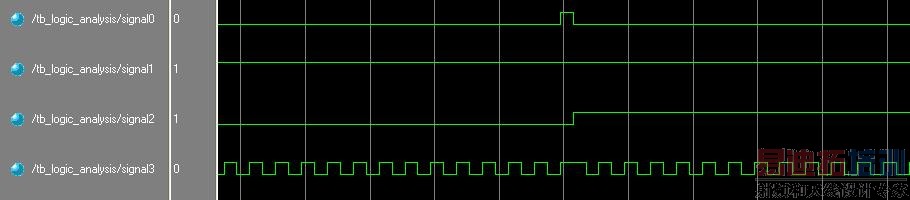

　　稍微对下面这个波形的采集做了测试，这个波形(被采集信号产生)是在另一块板子上做的。
　　


　　三种采集模式下的波形分别如下。

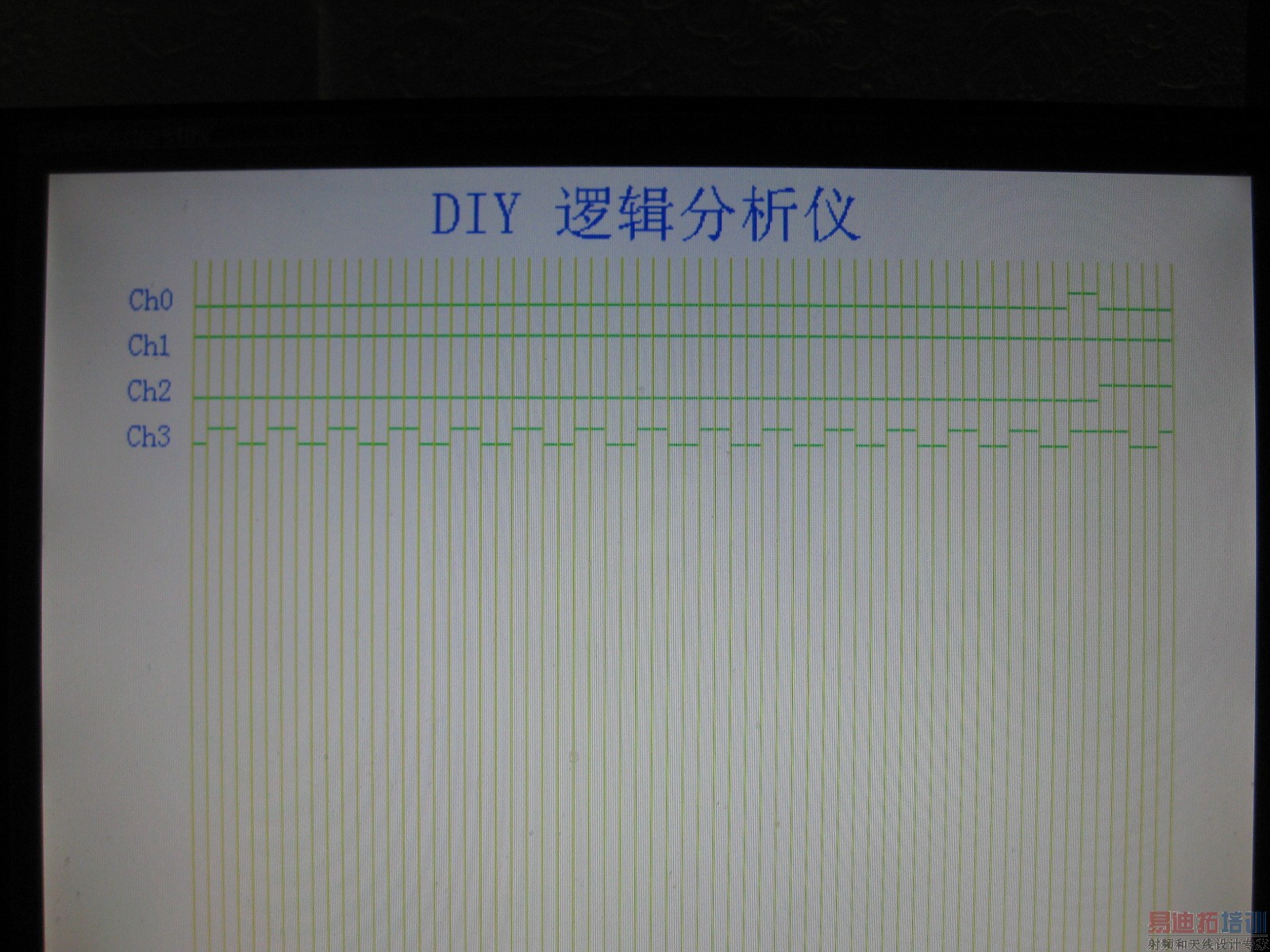

　　1. 显示触发前采集的64次数据
　　


　　2. 显示触发前采集的32次数据和触发后采集的32次数据
　　


　　3. 显示触发后采集的64次数据，触发沿没有显示出来
