数据中心的健康检查（电气篇）

数据中心的健康检查（电气篇）

随着信息化数字社会的发展，人们在日常生活中享受着互联网、物联网、云计算这些新兴技术发展带来的便利，同时也越来越依赖于这些先进的科技成果构成的巨大网络。而支撑这个网络的基础就是存在于政府以及各行各业大大小小的公司、企业之中的数据中心（机房）。随着数据中心的快速发展， “数据中心越来越标准化和简化”，而且对数据中心的灵活性、可扩展性、可维护性，包括整体拥有成本的要求越来越高的发展趋势下， 做好新建数据中心的测试和验证以及正在运行的数据中心的评估就显得尤为重要。随着北京中测通信等一批服务于机房的科技公司的成立，能够帮助我们最大程度上保证数据中心在落成之后，数据中心的运营指标能够达到预期的设计意图。数据中心的验证服务，需要用户运营管理人员全程参与验证工作，经过实战的故障、灾难预演，通过现场的操作和培训，可以大幅度提升运 营人员能力。通过这种全方位的对运营人员的培训，也能从一个侧面提高数据中心整体的运营效率。

作为数据中心的首要目标就是数据中心的运营安全与高可用性。当数据机房新建成时，所有的电气设备、暖通、制冷、备用电源，都是以单组件组合的方式建成。仅仅是通电、启动、关闭。作为空载机房，它的实际运行情况与空载差距甚远。相关统计数据表明新建机房，经第三方验证测试，质量问题降低60%，在用机房定期检测评估，风险率降低50%。由于计算机机房环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、防漏、电源质量、防雷和接地等条件的要求。所以一个合格的现代化计算机机房应该是一个安全可靠、节能高效和具有可扩充性的机房，是一个承载关键负载的空间。所以模拟实际运行情况对机房进行整体的运行检验，也就成为了必不可少的要求。

一、电气测试的工具

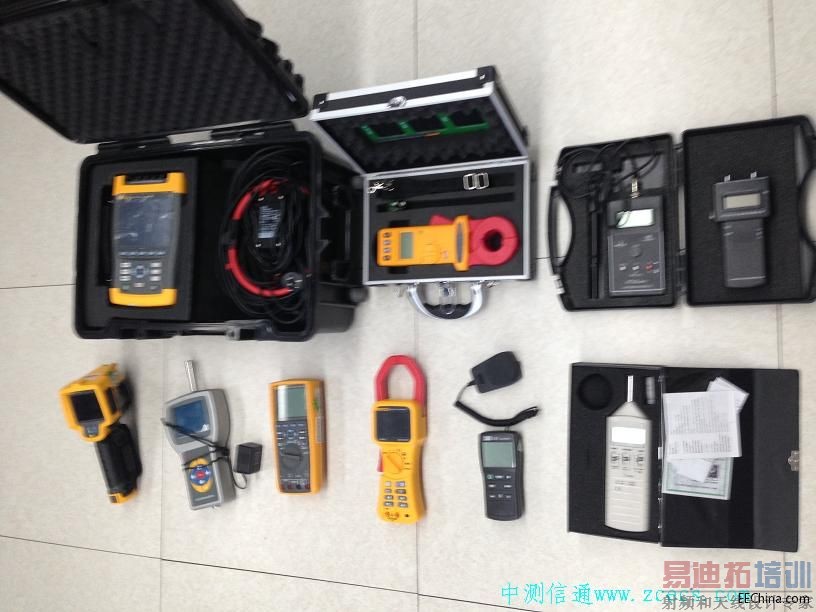

  测试用工具很多：万用表、钳形表、热成像仪、综合仪表等。

二、     电气测试的范围

1、 机房电源质量检测；2、电磁干扰检查；3静电电位检查；4接地和照明检查等项目。

电源的功能是提供给用电器所需的稳定电压。由于现在各种用电器都要求工作在稳定的电压之下，所以电源不但要提供所需的电压，而且所提供的电压还要是稳定的。
    电源广义上包括了电源和电源电路，常见的电源有市电提供的220V、380交流电，还有就是各种电池。常见的电源电路有各种的稳压电源，不间断电源等，这些电源电路要将电源提供的电压处理成用电器所需要的电压，并且处理后的电压是稳定的。所以电源中电源电路是非常重要的部分，所有的用电器要正常工作，就必须有一个好的电源电路。

根据《GB_50174-2008_电子信息系统机房设计规范》的要求，机房稳态电压偏移范围为-3%~+3%，稳态频率偏移范围为-0.5Hz~+0.5Hz，输入电压波形失真度≤5%，通过专业的设备现场测量，可发现已运行的数据中心中电能质量的运行情况。

图例：

2.电磁场强度检测

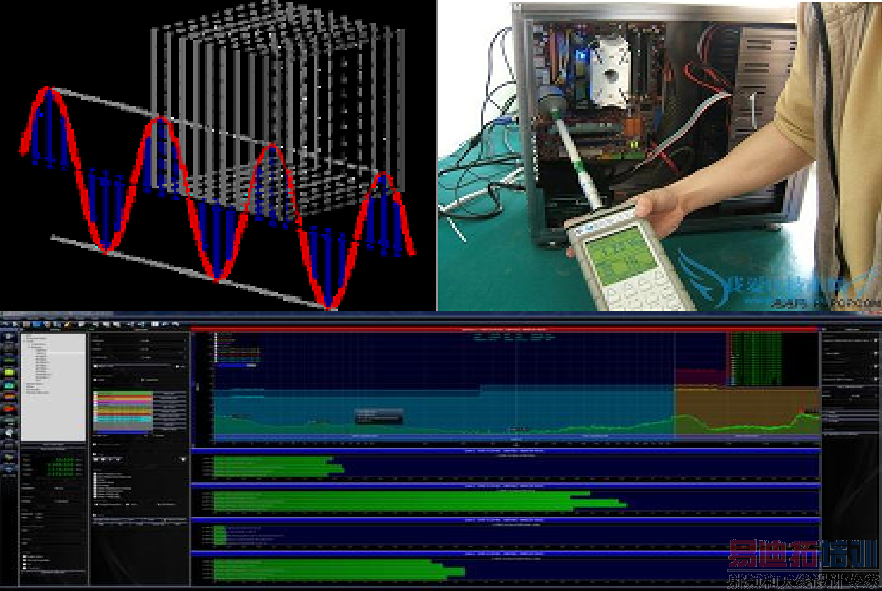

电磁场强度主要是指无线电干扰环境场强和磁场干扰场强，它包括机房周边无线发射台、微波中继站、通信基站、大型高压变电站等产生的无线电干扰场强，以及机房内部的大型用电设备如空调、UPS等运行时产生的电磁场。电磁场会导致系统数据失真、丢失，干扰电路，引起误操作，重则导致设备损坏，可靠性降低。

图例：

3.静电及接地电阻检测

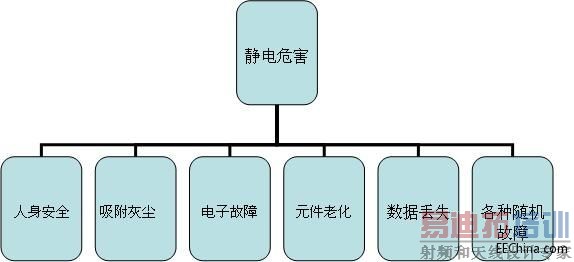

静电放电和静电引力造成的危害，是引起电子设备故障的主要原因。它们可以引起电子设备的故障或误动作，造成电磁干扰；击穿集成电路和精密的电子元件，或者促使元件老化；高压静电放电造成电击，危及人身安全；吸附灰尘，造成集成电路和半导体元件的污染等等危害。。我国电子信息系统机房设计规范中规定，主机房和辅助区内绝缘体的静电电位不应大于1kV。

4.照明检查

机房照明系统随着通信机房环境 和格局的不断改变,需要进行必要的革新,以便能达到最佳的照明效果和应急照明的保障,同时又能和走线架、风管、消防管道等合理结合,最大化的节省机房空间。由于加设了应急照明系统,可在市电中断的情况下,仍旧保障机房一定亮度的照明,从而可以使在机房内从事维护、工程施工等人员在足够的照明亮度下继续工作,确保由于照明中断带来的影响。电子信息系统机房的照明除了保证有良好的照明效果之外，还应保证人员的正常工作。机房设备虽然不属于主要供电设备的范畴，但机房照明的好坏不仅会影响计算机操作人员和软、硬件维修人员的工作效率和身心健康，而且还会影响计算机的可靠运行。因此就合理地选择照明控制方式、灯具类型、布局以及一些相关器材等在装修电气工程中不可忽视的。电子信息系统机房在运行维护过程中，随着灯具使用年限的增加、机房内机柜放置数量的增多，一般照明强度均会有不同程度的下降，而且备用照明、通道疏散照明均会出现无法正常工作、照度已不符合要求的现象。为了保证人员的正常工作、保护人员视力，我们需要对机房的照明强度进行定期检查。

机房照明要求不闪烁、不眩光、照明度大，光线分布均匀，不直接照射光面，特别是显示设备和控制板离地面0.8m处照度不低于400勒克斯，应急照明平均照明度为60LUX。

图例：

综上所述，随着数据中心的快速发展， “数据中心越来越标准化和简化”，而且对数据中心的灵活性、可扩展性、可维护性，包括整体拥有成本的要求越来越高的发展趋势下， 做好新建数据中心的测试和验证以及正在运行的数据中心的评估就显得尤为重要。随着北京中测通信等一批服务于机房的科技公司的成立，能够帮助我们最大程度上保证数据中心在落成之后，数据中心的运营指标能够达到预期的设计意图，提高数据中心整体的运营效率。
