基于半导体制冷片的高精度温度控制系统--成果技术

成果简介

       半导体制冷片是利用特殊半导体材料构成的PN结产生Peltier效应制成，具有无噪声、体积小、结构简单、加热制冷切换方便、冷热转换具有可逆性等优点。化工安全组对基于半导体制冷片温控系统的影响因素进行了全面、系统分析和实验研究，设计完成了大功率、高可靠性的半导体制冷片驱动电路，并积累了半导体制冷片加热制冷切换双向温控算法的丰富经验，形成了半导体制冷片整套的研究方法和应用手段。目前，半导体制冷片的高精度温度控制系统已应用在产品中。

系统组成

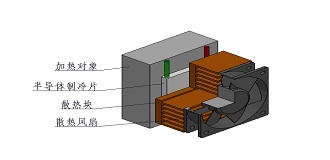

图1 基于半导体制冷片的温度控制单元结构

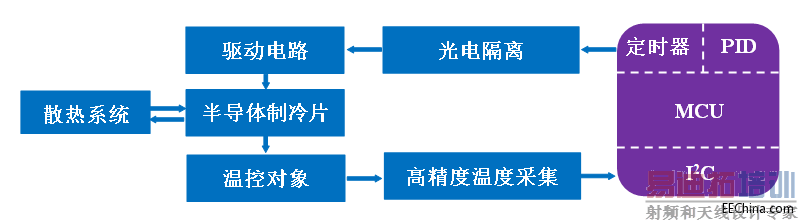

图2 高精度温度控制系统硬件组成

技术指标

（1）温度范围：0~120℃；

（2）控温精度：±0.05℃；

（3）半导体制冷片驱动电路能够最大支持20V 15A输出。

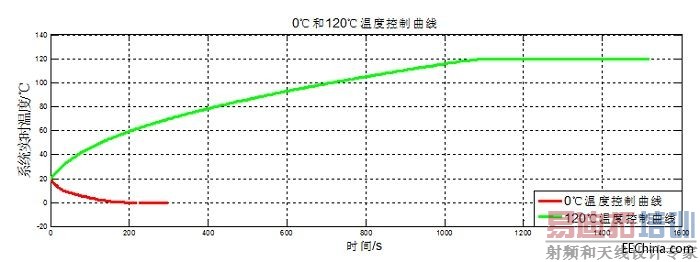

图3 0℃和120℃温度控制曲线图

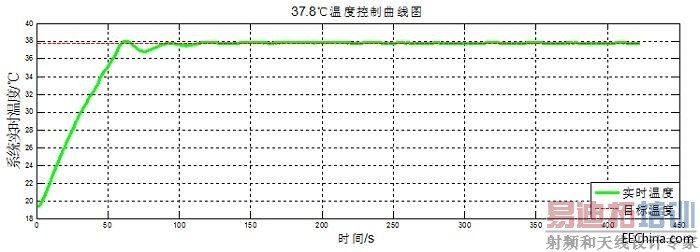

图4 37.8℃温度控制过程曲线图

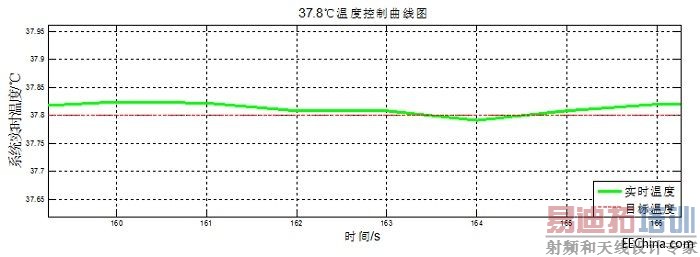

图5 37.8℃稳态控制精度曲线图

技术特点

（1）高精度温度采集电路：创新性采用比率法和激励换向技术，系统温度分辨力达到0.001℃，检测精度达到±0.01℃。

（2）大功率高可靠性的半导体制冷驱动：采用H桥电路形式实现半导体制冷片加热制冷方式的切换，解决了该类驱动电路无死区防护、功率小等问题；设计引入滤波和保护电路，大大增强了半导体制冷片的寿命及驱动电路的可靠性。

（3）双向多模式温控：温控策略充分考虑半导体制冷片加热制冷输出功率差异、功率随温度变化以及系统加热制冷方式切换的随机性等因素，综合采用了单点与扫描结合、高低温分段处理、随环境温度变化动态调节等多重温控调节方式。

获得研发资助情况

浙江省公益项目

前期应用示范情况

已用于微量蒸气压测定仪产品中的温度控制，温度范围为0~120℃，控温精度为±0.05℃，驱动电路输出12V/10A。相关产品已通过批量试产，温控系统运行稳定可靠，可复制性强，实现成本低，适合于批量生产。、

       转化应用前景

       半导体制冷片因加热制冷切换方便、结构简单、系统噪音小、控温精确度高以及成本低等优点，有望在科学仪器温度控制、温度发生和电气设备散热等领域获得广泛应用。特别是随着仪器仪表尤其是生命科学仪器、化学分析仪器等逐渐向高精度、小型化方向快速发展，高精度的小型温度控制系统需求越来越旺盛，因此半导体制冷片具有良好的应用前景。

合作方式

（1）技术转让；（2）委托开发；（3）双方联合开发。

应用领域

       分析仪器、医疗仪器、生命科学测试仪器、家用电器等领域中高精度的恒温、匀速升降温等多模式的温度控制，以及电气装置散热等。
