光谱分析自从作为一项实验室技术问世以来，迄今已经取得了很大的发展。手持近红外 （NIR）光谱分析仪的尺寸在不断变小，成本也越来越低，在一定程度上，这归功于新出现的系统架构，这个系统充分利用微机电系统（MEMS）组件。我们来深入研究一下这些硬件优化如何在光谱分析行业中实现更简单且更加便携的未来。
NIR光谱分析
光谱分析可基于样本对于大范围波长的反应鉴定样本，是实现该应用的强大工具。值得注意的是，NIR光谱分析用波长范围通常在780-2500纳米之间的光来刺激样本。根据样本材料的物理状态，我们可以通过使用反射率测量值（固体）或吸收率测量值（液体和气体）精确测量光谱响应。
780-2500纳米区域内的光谱特征由诸如O-H、C-H、N-H和S-H的氢键决定。通过这种方式，NIR波段特别适合于食品和农业监视、健康诊断、石化处理和医药制造。在NIR波段内，每个光谱分析应用对于波长范围和化学计量分析都有着独特的需要。例如，一个900-1700nm仪器能够提供与水 (H2O) 和蔗糖 (C12H24O12) 含量有关的信息 [1]。若仪器的波长范围扩展至2500纳米，则可以发现额外的有机化合物特征，并且能够改进医药过程监视的效果 [2]。
选择波长范围可能影响仪器的物料清单（BOM）成本。一个短波NIR系统能够充分利用廉价探测器来实现波长范围高达1050纳米的测量。超过1050纳米的测量则通常需要一款更加昂贵的铟镓砷（InGaAs）探测器。在超过1700纳米之后，为了保持性能要求，InGaAs材料通常需要冷却，特别是与多像素线性阵列检测器一同使用时更是如此。由于昂贵的InGaAs基板和额外的冷却元件，InGaAs线性阵列技术由于价格过于昂贵而无法在低成本手持式仪器内使用。
光谱分析仪架构中的创新
考虑到用InGaAs阵列探测器实现传统色散型光谱分析时的成本难题，很多NIR光谱分析仪创新将注意力放在减少系统组件数量方面，用线性可变滤波器（LVF）取代色散光栅中继就是其中一个示例。LVF架构减少了光通量，不过也通过消除光栅到探测器的路径而极大地缩小了光谱分析仪的封装尺寸。其它创新型光设计采用透射光栅架构；这个架构在尽可能降低光损耗的同时精简了系统封装尺寸。另外一个架构使用一个扫描光栅，将光直接中继传递至单点探测器，从而免除了对于上文提到的多像素InGaAs阵列的需要。相对于阵列检测器，单点探测器在成本、尺寸和性能方面具有显著优势。
在光谱分析仪架构中采用MEMS技术并连同单点探测器一起使用可降低成本以及实现便携性。将稳健耐用的MEMS组件集成到一个光谱分析仪光路径中，不但可以缩小仪器的封装尺寸，还可以添加全新的性能。选择MEMS组件时的主要考虑因素包括性能可靠性和大批量生产制造时的稳定性。
德州仪器（TI）的DLP® NIR芯片组就是一种久经考验的MEMS技术。这项技术提供针对小巧、可编程且高性能光谱分析仪的高保真光调制。其中，TI DLP2010NIR和DLP4500NIR可实现令人激动的全新波长控制特性，比如说哈达玛图形和旋转扫描动态可编程性。其它新涌现的MEMS技术，其中包括法布里－珀罗干涉仪和迈克尔逊干涉仪，显示出仪器架构简化方面的良好发展前景，不过仍然面临着满足信噪比和分辨率标准等实验室性能需求的挑战。
虽然有很多的光谱分析仪架构选择，MEMS技术的吸引力仍与日俱增。动态可编程性、成本降低、使用单点探测器，以及免除对大型移动部件的需要只是基于MEMS的架构所能提供众多优势中的一部分。这些优势，与可靠系统集成组合在一起，在现场部署期间，会变得更加关键。

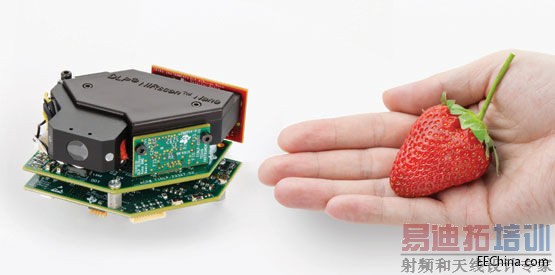

图1：DLP2010NIR是这款TI DLPNIRscan™ Nano 评估模块的特色所在
移动应用和行业前瞻
紧凑小巧、高性能的NIR光谱分析仪器为现场应用的涌现做出了巨大贡献，在这些应用中，现场测量能够为个人用户和工业公司带来额外的优势与价值。通过Wi-Fi或Bluetooth® 无线连通性，经由一个移动设备，将这些光谱分析仪链接至云端数据库，可以将实验室内的全预测功能引入到样本检测中。通过这种方式，集成式光谱分析仪可以作为网络边缘上的高性能光传感器。当光谱分析仪硬件使云端内的高保真数据聚合变得更加便利时，物联网（IoT）能够动态地提升处理效率。针对IoT移动感测的前沿应用包括食品安全、远程农业监视和用于医药生产的过程监视。
也许最令人激动的NIR光谱分析行业趋势就是开源模型。诸如德州仪器、Consumer Physics和Si-ware的前沿技术开发公司已经发布了多种软件开发套件（SDKs）以鼓励创新。KS 技术公司就是在工业IoT应用方面开创低成本NIR光谱分析仪架构的一个典范。除了提供用于图1中所见的DLP NIRScan Nano评估模块的免费iOS和安卓应用，以及SDK，这家公司还将他们在移动数据系统和IoT架构方面的专业知识应用于新出现的移动NIR感测市场。
这些平台的低成本和开源属性让他们能够更好地与大学化学计量专家合作，以增加对应用的了解。通过这种方法，手边的硬件与开源软件组合在一起，可以加快算法和化学计量开发，而这也反过来推动了NIR光谱分析生态系统的发展。未来的行业增长与创新将取决于专家间的通力协作。
考虑到NIR光谱分析的强大功能，这个行业将很多的注意力放在了将高性能分析由实验室转移到现场应用。NIR光谱分析仪架构领域内的行业突破正在推动着新一波创新的移动测量功能。这个创新与21世纪的移动趋势相一致，并且与IoT革命具有一个逻辑上的交汇点。当只能在实验室中运行的昂贵光谱分析发展成可以在你的手掌中产生精确数据的应用时，你将用它来测量哪些数据呢？
