瞬态干扰抑制器

录入:edatop.com    点击:
瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号,其特点是作用时间极短,但电压幅度高、瞬态能量大。瞬态干扰会造成控制系统的电源电压的波动;当瞬态电压叠加在控制系统的输入电压上,使输入控制系统的电压超过系统内部器件的极限电压时,便会损坏控制系统内部的设备,因此必须采用抑制措施。 硅瞬变吸收二极管

硅瞬变吸收二极管的工作有点象普通的稳压管,是箝位型的干扰吸收器件;其应用是与被保护设备并联使用。 硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力,及极多的电压档次。可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压,以及感应雷所产生的过电压。 TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种,它们的主要参数是击穿电压、漏电流和电容。使用中TVS管的击穿电压要比被保护电路工作电压高10%左右,以防止因线路工作电压接近TVS击穿电压,使TVS漏电流影响电路正常工作;也避免因环境温度变化导致TVS管击穿电压落入线路正常工作电压的范围。 TVS管有多种封装形式,如轴向引线产品可用在电源馈线上;双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。

TVS的特性

TVS的电路符号和普通的稳压管相同。其电压-电流特性曲线如图1所示。其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。图2是TVS的电流-时间和电压-时间曲线。在浪涌电压的作用下,TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR,而被击穿。随着击穿电流的出现,流过TVS的电流将达到峰值脉冲电流IPP,同时在其两端的电压被箝位到预定的最大箝位电压VC以下。其后,随着脉冲电流按指数衰减,TVS两极间的电压也不断下降,最后恢复到初态,这就是TVS抑制可能出现的浪涌脉冲功率,保护电子元器件的过程。当TVS两极受到反向高能量冲击时,它能以10"12s级的速度,将其两极间的阻抗由高变低,吸收高达数千瓦的浪涌功率,使两极间的电位箝位于预定值,有效地保护电子设备中的元器件免受浪涌脉冲的损害。TVS具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压容易控制、体积小等优点,目前已广泛应用于家用电器、电子仪表、通讯设备、电源、计算机系统等各个领域。

TVS的主要参数

· 最大反向漏电流ID和额定反向关断电压VWM。VWM是TVS最大连续工作的直流或脉冲电压,当这个反向电压加于TVS的两极间时它处于反向关断状态,流过它的电流应小于或等于其最大反向漏电流ID。

· 最小击穿电压VBR和击穿电流IR。VBR是TVS最小的击穿电压。在25℃时,低于这个电压TVS是不会发生雪崩的。当TVS流过规定的1mA电流(IR)时,加于TVS两极的电压为其最小击穿电压VBR。按TVS的VBR与标准值的离散程度,可把VBR分为5%和10%两种。对于5%的VBR来说,VWM="0".85VBR;对于10%的VBR来说,VWM="0".81VBR。

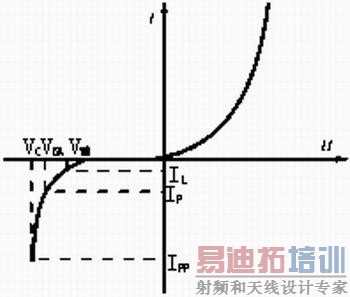

图1 TVS电压-电流特性

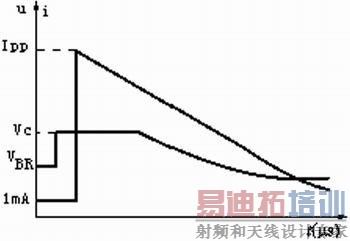

图2 TVS电压(电流)时间特性 最大箝位电压VC和最大峰值脉冲电流IPP。当持续时间为20mS的脉冲峰值电流IPP流过TVS时,在其两端出现的最大峰值电压为VC。VC、IPP反映了TVS的浪涌抑制能力。VC与VBR之比称为箝位因子,一般在1.2"1.4之间。

· 电容量C。电容量C是由TVS雪崩结截面决定的,是在特定的1MHz频率下测得的。C的大小与TVS的电流承受能力成正比,C太大将使信号衰减。因此,C是数据接口电路选用TVS的重要参数。

· 最大峰值脉冲功耗PM。PM是TVS能承受的最大峰值脉冲功率耗散值。在给定的最大箝位电压下,功耗PM越大,其浪涌电流的承受能力越大;在给定的功耗PM下,箝位电压VC越低,其浪涌电流的承受能力越大。另外,峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且,TVS所能承受的瞬态脉冲是不重复的,器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%。如果电路内出现重复性脉冲,应考虑脉冲功率的累积,有可能损坏TVS。

· 箝位时间TC。TC是从零到最小击穿电压VBR的时间。对单极性TVS小于1×10-12s;对双极性TVS小于10×10-12s。

TVS的分类

TVS器件按极性可分为单极性和双极性两种;按用途可分为通用型和专用型;按封装和内部结构可分为:轴向引线二极管、双列直插TVS阵列、贴片式和大功率模块等。轴向引线的产品峰值功率可以达到400W、500W、600W、1500W和5000W。其中大功率的产品主要用在电源馈线上,低功率产品主要用在高密度安装的场合。对于高密度安装的场合还可以选择双列直插和表面贴装的封装形式。

4TVS的选用

· 确定被保护电路的最大直流或连续工作电压,电路的额定标准电压和最大可承受电压。

· TVS的额定反向关断电压VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低,器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。

· TVS的最大反向箝位电压VC应小于被保护电路的损坏电压。

·在规定的脉冲持续时间内,TVS的最大峰值脉冲功率PM必须大于被保护电路可能出现的峰值脉冲功率。在确定了最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。一般TVS的最大峰值脉冲功率是以10/1000ms的非重复脉冲给出的,而实际的脉冲宽度是由脉冲源决定的,当脉冲宽度不同时其峰值功率也不同。如某600WTVS,对1000ms脉宽最大吸收功率为600W,但是对50ms脉宽吸收功率就可达到2100W,而对10ms的脉宽最大吸收功率就只有200W了。而且吸收功率还和脉冲波形有关:如果是半个正弦波形式的脉冲,吸收功率就要减到75%,若是方波形式的脉冲,吸收功率就要减到66%。

·平均稳态功率的匹配对于需要承受有规律的、短暂的脉冲群冲击的TVS,如应用在继电器、功率开关或电机控制等场合,有必要引入平均稳态功率的概念。举例说明,在一功率开关电路中会产生120Hz,宽度为4ms,峰值电流为25A的脉冲群。选用的TVS可以将单个脉冲的电压箝位到11.2V。此中平均稳态功率的计算为:脉冲时间间隔等于频率的倒数1/120=0.0083s,峰值吸收功率是箝位电压与脉冲电流的乘积11.2V×25A="280W",平均功率则为峰值功率与脉冲宽度对脉冲间隔比值的乘积,即280×(0.000004S/0.0083S)=0.134W。也就是说,选用的TVS平均稳态功率必须大于0.134W。

· 对于数据接口电路的保护,还必须注意选取具有合适电容C的TVS器件。

· 根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理;多线保护选用TVS阵列更为有利。

·温度考虑瞬态电压抑制器可以在-55℃"+150℃之间工作。如果需要TVS在一个变化的温度下工作,由于其反向漏电流ID是随温度增加而增大;功耗随TVS结温增加而下降,从+25℃到+175℃,大约线性下降50%;击穿电压VBR随温度的增加按一定的系数增加。因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。

TVS管在使用中应注意的事项

对瞬变电压的吸收功率(峰值)与瞬变电压脉冲宽度间的关系。手册给的只是特定脉宽下的吸收功率(峰值),而实际线路中的脉冲宽度则变化莫测,事前要有估计。对宽脉冲应降额使用。

对小电流负载的保护,可有意识地在线路中增加限流电阻,只要限流电阻的阻值适当,不会影响线路的正常工作,但限流电阻对干扰所产生的电流却会大大减小。这就有可能选用峰值功率较小的TVS管来对小电流负载线路进行保护。

对重复出现的瞬变电压的抑制,尤其值得注意的是TVS管的稳态平均功率是否在安全范围之内。

降额使用

作为半导体器件的TVS管,要注意环境温度升高时的降额使用问题。 特别要注意TVS管的引线长短,以及它与被保护线路的相对距离。 当没有合适电压的TVS管供采用时,允许用多个TVS管串联使用。串联管的最大电流决定于所采用管中电流吸收能力最小的一个。而峰值吸收功率等于这个电流与串联管电压之和的乘积。

TVS管的结电容是影响它在高速线路中使用的关键因素,在这种情况下,一般用一个TVS管与一个快恢复二极管以背对背的方式连接,由于快恢复二极管有较小的结电容,因而二者串联的等效电容也较小,可满足高频使用的要求.
