如何用示波器进行小电流的测量
录入:edatop.com 点击:
电流表可以用于电流的测试,但是得到的电流值是一个连续时间内的平均值,若是需要测量的目标是一个突变性的电流,则应该用到示波器。

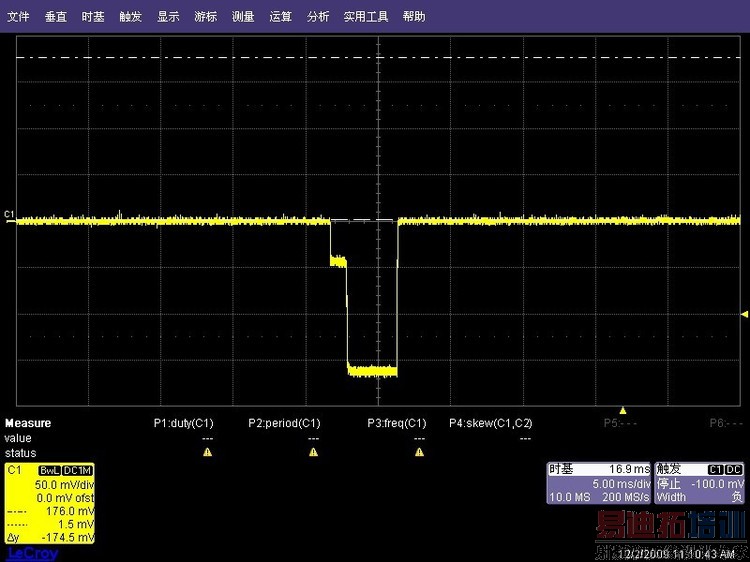

将小电阻串联在该模块输入电源的入口,比如1欧姆的电阻,然后用示波器测试电阻两端的电压差,会在电阻两端测到电压差,该电压差除于电阻值,将得到精确的电流值。如图所示:
由上图可以观测出,该电路所使用的电流分为两个部分,1个部分是在短时间内的低电流,1个部分是长时间的大电流。可以推断出该电路模块内部有一个开启的先后顺序。
