示波器频率搜索功能

ZDS2022示波器具有强大的搜索功能，其中包含了边沿、脉宽、上升/下降时间、周期/频率、占空比和欠幅多种类型，均采用全硬件搜索，速度非常快！

　　对于频率这样一种常见的测量指标，ZDS2022示波器不仅可以应用自动测量参数和硬件频率计功能将其测量出来，还能应用全硬件搜索功能将符合设置条件的频率波形搜索出来。

　　我们向ZDS2022示波器输入一个调频信号，调制信号频率为100Hz，载波信号频率为100KHz。之前在我们的ZDS2022示波器百集实操视频中的第67集与大家共享了该调频信号的FFT分析功能，在样本点数高达4Mpts的环境下观察了调频信号的频率分布，在第70集中一键切换示波器的色温模式，从视觉上直观地了解到调频信号的频率分布。今天我们要在调频信号中搜索出符合设定条件的频率波形。

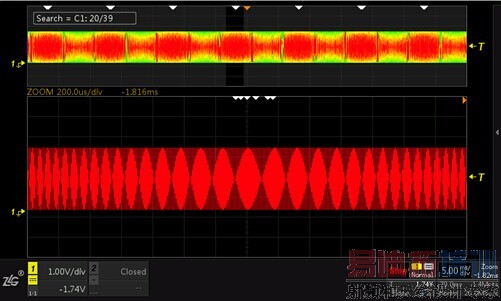

　　图1  频率搜索

　　一键【Persist】键，切换到色温显示模式，暖颜色波形代表出现概率大的波形，冷颜色波形代表出现概率小的波形。转动水平时基档位旋钮，将水平时基档位设为5ms/div，按下【Measure】键，在搜索设置中打开搜索使能，选择正确的信源，选择周期/频率搜索模式，搜索类型设为频率，限定符我们选择在一定的频率范围内，小于值设为124KHz，按下一页软键，大于值设为122 KHz，在屏幕左上方就会看到一个搜索结果条，按下【Single】键，一键【ZOOM】放大，按下导航浏览键，准确定位搜索结果，减小水平时基档位，我们在放大区就可以清楚得看到搜索结果，此时屏幕放大区中央信号波形的频率就处于我们所设置的122 KHz到124KHz的范围。

　　ZDS2022示波器频率搜索功能，帮助您从另一个角度分析信号，定位非常精准，搜索高效率，赶紧试一试吧，真的好神奇！
