示波器正占空比搜索
录入：edatop.com 点击：
我们与大家分享了ZDS2022示波器脉宽搜索的功能。示波器搜索功能实用、方便。但有用户对ZDS2022示波器的搜索功能还不是很熟悉。事实上，ZDS2022示波器全硬件搜索功能强大，不仅速度快，而且包括边沿、脉宽、上升/下降时间、周期/频率、占空比和欠幅多种搜索类型。
本期视频我们就来见证下ZDS2022示波器的正占空比搜索功能。
我们按下【Horiz】键，将储存深度设为最大值112Mpts，转动水平时基旋钮将水平时基调到5ms/div，按下【Measure】键，打开搜索设置选项，将搜索使能设为ON，将搜索模式设为正占空比，限定符设为小于，小于值设为30%，按下【Single】按键，在屏幕左上方我们可以看到搜索结果。

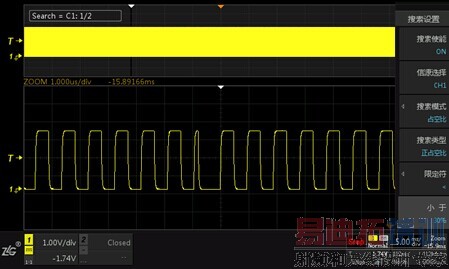

图1 占空比搜索
一键【Zoom】放大，按下定位浏览软键，旋转水平时基档位旋钮，精确定位搜索结果，我们便可在放大区清楚得看到搜索结果。
