示波器延迟触发

录入:edatop.com    点击:

ZDS2022示波器具有11种基础触发和完全开放的21种协议触发功能,今天和大家来聊一聊基础触发中的延迟触发。

这里所说的延迟是指沿与沿之间的延迟,是符合触发条件的两个相距最近的边沿。比如,我们想要捕获通道1波形的上升沿与通道2波形的下降沿,并要求上升沿到下降沿的时间间隔在150us到200us之间。如何操作实现呢?

按下【Trigger】键,将触发方式设为普通,触发类型设为延迟触发,将信源A设为通道1,将信源B设为通道2,ZDS2022延迟触发固定触发在信源B的边沿处,触发模式包括4种模式,我们设为A的上升沿到B的下降沿,限定符是用来设定延迟时间的,选择延迟时间在指定范围内,按中下一页软键,将时间下限设为150us,时间上限设为200us,等待波形触发,此时通道1的上升沿到通道2的下降沿之间的时间间隔就处于150us到200us之间了!

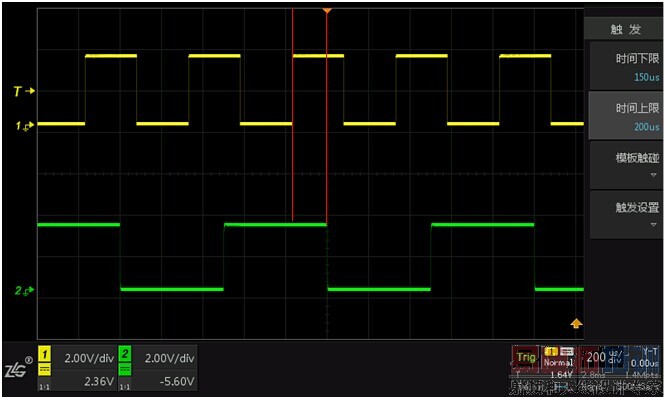

图1  延迟触发
