示波器测量搜索功能

　　ZDS2022示波器拥有112Mpts的存储深度，51种参数测量统计功能，今天我们就来体验下它到底是如何对大数据波形进行快速统计的呢？又是如何及时发现异常波形，并对其定位的呢？

　　我们按下【Horiz】键，将储存深度设为最大值112Mpts，转动水平时基旋钮将水平时基调到5ms/div，按下【Measure】键，打开测量项选择，可看到51项测量参数，选中综合测量，按下【MENU BACK】可看到主界面上实时显示的24种测量结果，测量时间不到1s，速度非常快！

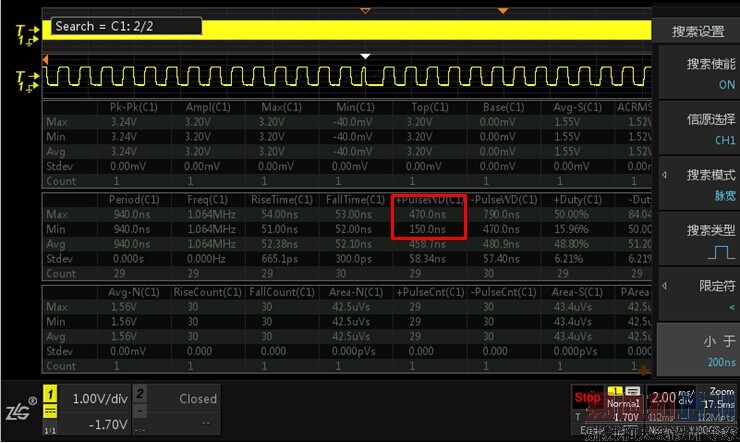

　　图1  测量搜索结果

　　在测量结果中我们会注意到正脉宽触发宽度的最大值和最小值，很明显在波形中混有异常信号，它到底在哪儿呢？测量中的搜索帮您找，打开搜索设置，将搜索模式设为脉宽搜索，设定的脉宽时间只要大于150ns即可，可设小于脉宽时间200ns，此时就会在屏幕上方看到有白色的三角形出现，此时一键【Single】,一键【Zoom】放大，通过选中搜索导航键来准确定位到搜索结果，调整时基旋钮将放大区域波形时基调小，异常窄脉冲即可现形！
