各示波器的ROLL模式详谈

　　通过群组交流，有客户反应对ZDS2022示波器的滚动模式产生了一些疑惑，于是与我们的研发同事各种问答，接下来我们就把它共享给大家。

　　故事从一键ROLL切换开始

　　ZDS2022示波器是具有7个“一键操作”功能的，一键余辉、一键光标、一键存储、一键捕获、一键清除、一键缩放和一键滚动。

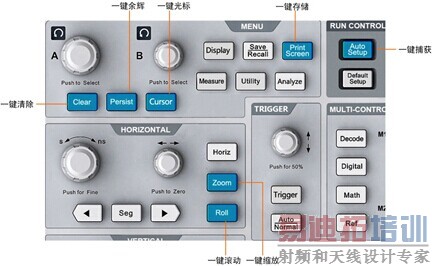

　　图1  7个“一键操作”分布图

　　一键【ROLL】，就可使示波器由Y-T模式切换到滚动模式，非常方便。无论在何种模式下，只要在水平时基档位小于100ms/div时切换到ROLL模式，水平时基档位将自动切换到100ms/div。在ROLL模式下，水平时基档位不小于100ms/div，最大为50s/div。再按一下【ROLL】键，就会切换到平时所用的Y-T模式。

　　在Y-T模式下，水平时基档位大于100ms/div时，波形好像也是“滚动”的模式，但是该波形是自左向右缓慢移动显示的，而且它们是属于不同的时基范畴。

　　ZDS2022示波器与其他品牌示波器的ROLL模式机制对比

　　有些用户提到了Tek示波器，跟我们说ZDS2022示波器好像与Tek示波器的ROLL模式不一样。用户说的没错，我们现在就来看现场看下ZDS2022与Tek示波器的滚动，到底是怎么回事？

　　由于手头只有MSO4054，就先拿它做实验。随着水平时基的增大，我们看屏幕左上方，当水平时基变到40ms/div的时候，示波器工作状态有运行变成了滚动，也就是说，Tek示波器的滚动模式是随着水平时基增大自动切换进入的，临界水平时基为40ms/div。当水平时基减小，它会自动退出滚动模式进入Y-T模式的运行状态。若您想在大时基模式下，触发某个信号，也就是必须处于Normal模式下，我们可以先看下Tek示波器需要几步操作呢？需要3步！而ZDS2022只需一键切换模式！

　　事实上，Tek示波器的滚动模式使用是有条件的，当切换到包络或是平均采集模式时，水平时基增大到可以切换到滚动模式时，模式会自动切换到取样模式。而且，在Normal模式下，滚动模式也是禁用的。而ZDS2022示波器除了在X-Y模式下，不能一键切换到滚动模式外，其他任何情况都是可以一键切换的，当然，Tek示波器的X-Y模式也是不能切换到ROLL模式的。

　　故事高潮

　　讨论到这里，有用户就反映说，ZDS2022示波器在大时基下波形显示与Tek示波器相比，有些慢，比如水平时基设为200ms/div，ZDS2022此时处于常用的Y-T模式，而Tek的示波器已经自动切换至滚动模式了，不是一个模式环境，对比也就没有意义了。而且，ZDS2022水平方向有14格，Tek水平方向有10格哦。

　　再来看下安捷伦的一台示波器，滚动模式在哪里设置呢？对该示波器操作不熟悉是一方面，但是，即使熟悉的操作也需要复杂的步骤，退出滚动模式也需要重复打开滚动模式的步骤，非常繁琐。ZDS2022示波器ROLL滚动模式，只需轻轻一按，即可进行模式切换。
