示波器相位测量

录入：edatop.com 点击：

我们共同分享了如何测量两通道波形间的延迟时间，今天我们来看下如何用ZDS2022示波器来测量两通道波形间的相位差？

　　按下【Measure】键，打开测量项选择菜单，转动旋钮B选中时间范畴内的相位参数项，相位测量分为上升沿到上升沿的相位差、下降沿到下降沿的相位差，可通过长按旋钮B查看参数项的解释信息，其中有文字描述、公式显示和图解说明，图文并茂，简单易懂！返回到主界面，由于全硬件测量机制，测量结果即刻显示。

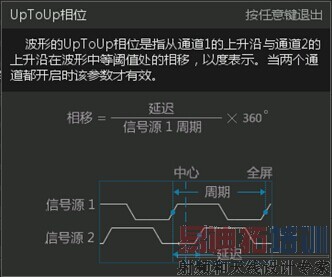

　　图1 相位测量的帮助信息

　　图2 相位测量结果

　　当您需要测量信号间的相位差时，ZDS2022示波器中的相位差自动测量，以度为单位显示测量结果，是个不错的选择！
