突发宽度测量

录入：edatop.com 点击：

　　大家好，ZDS2022示波器拥有多达51种的测量参数，在时间范畴内有突发宽度的测量，那什么是突发宽度呢？

　　按下【Measure】键，打开测量项选择，旋转旋钮B选中突发宽度，长按旋钮B，可看到突发宽度的解释说明，波形的突发宽度是指屏幕上从第一个沿的中等阈值交叉点到最后一个沿的中等阈值交叉点的时间。

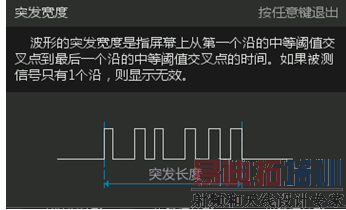

　　图1 突发宽度帮助信息

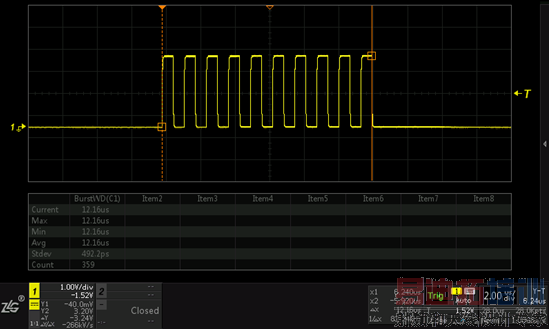

　　返回到主界面，即可看到屏幕波形突发宽度的测量结果，按下【Cursor】键，对第一个边沿到最后一个边沿的宽度做测量，发现光标测量结果与自动测量结果几乎近似相等。

　　图2 突发宽度测量结果

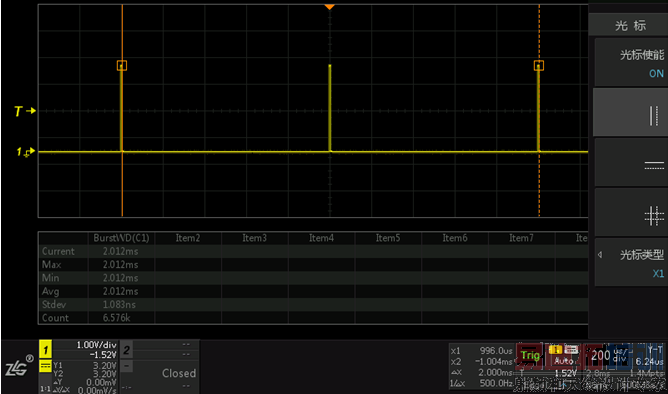

　　增大时基，缩小波形，使屏幕上出现3个连续的脉冲串，此时突发宽度的测量范围就是屏幕中两光标间的距离了。

　　图3 突发宽度的测量

　　ZDS2022示波器的51种测量参数项，很多参数项可以替代传统的光标测量，不仅方便，关键是高效又准确！
