脉冲串长度测量

录入：edatop.com 点击：

今天我们来看下如何用ZDS2022来测量脉冲串的长度？

　　按下【Measure】键，打开测量项选择菜单，旋转旋钮B选中脉冲串长度，长按旋钮B可查看脉冲串长度的帮助信息，原来ZDS2022示波器的脉冲串长度测量还能指定脉冲个数！返回到主界面，打开选项设置菜单可设置脉冲串的个数，可通过旋转旋钮A微调，旋转旋钮B粗调脉冲串个数，短按旋钮B可将脉冲串个数复位到1，我们将脉冲串个数设置为4。

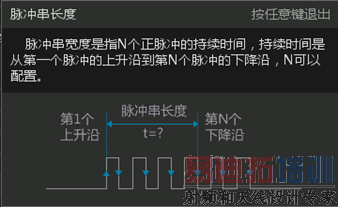

　　图1 脉冲串长度帮助信息

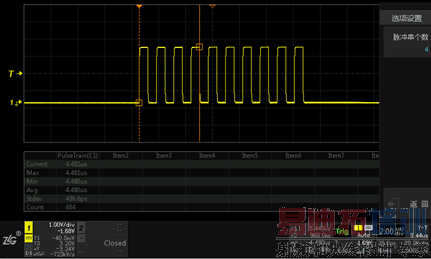

　　图2 脉冲串长度测量

　　按下【Cursor】键，手动光标测量4个脉冲串的长度，手动测量结果与自动测量结果近似相等，自动测量更加方便！
