正占空比的测量

录入：edatop.com 点击：

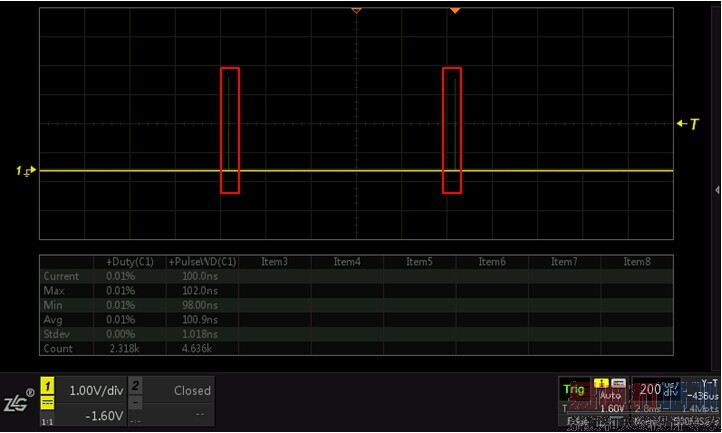

　　对于屏幕上这样一个窄脉冲，如何计算它的正占空比呢？我们将水平时基调大到200us/div，可以观察到它的两个周期，由于脉冲太窄了，用传统的光标手动测量并不是最佳的选择，ZDS2022可以给您提供什么样的方法呢？

　　ZDS2022示波器拥有51种参数测量统计功能。其中就包括正占空比的自动测量，按下【Measure】键，在测量项选择中可看到51种测量参数，在时间范畴内旋转旋钮B，短按旋钮B选中正占空比，返回到主界面即可见到占空比的测量结果，原来是占空比为万分之一的窄脉冲，我们调小时基，放大脉冲，这时您可能会疑惑为什么没有测量结果了呢？那是因为占空比的存在是与周期密切联系的，当至少有一个周期出现时，才会存在占空比，所以当屏幕上只出现一个窄脉冲时，没有占空比的测量结果，缩小时基，使屏幕上出现一个周期，此时正占空比的结果就会自动显示出来。
