示波器码型触发

　　对于不同通道的输入信号，有时我们希望一个通道信号满足一种条件，同时另一个通道波形满足另一种条件，即实现通道的逻辑“与”组合，如实现通道1波形高电平触发，同时实现通道2上升沿触发，该如何操作呢？

　　ZDS2022示波器不仅设计了21种免费开放的协议触发，11种基础触发种类也是非常实用的！其中的码型触发即可实现上述要求。

　　按下【Trigger】键，将触发方式设为普通方式，触发类型设置为码型触发，并对每个通道提供了5种码型，分别是：高电平、低电平、忽略、上升沿和下降沿。将通道1的码型设置为高电平，通道2的码型设置为上升沿，屏幕波形则准确触发，此时可见，触发点处通道1波形为高电平，通道2波形为上升沿，仔细观察，会发现通道1波形是在不断移动的，因为它们都是满足触发条件的高电平。需要注意的是，只能选择一个通道的码型为边沿，例如，当通道1的码型选择为上升沿，此时再选择通道2码型为下降沿，将导致通道1的码型强制变为忽略。当通道的码型为“忽略”时，则该通道不参与码型触发。

　　我们还可以将通道1的码型设置为上升沿，通道2的码型设置为低电平，ZDS2022示波器的码型触发都可以帮您实现！

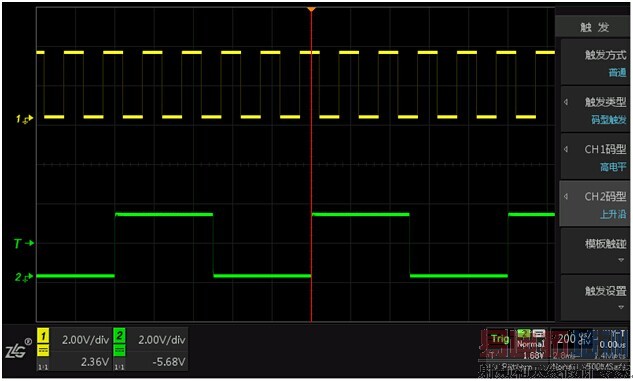

　　图1  通道1高电平，通道2上升沿触发

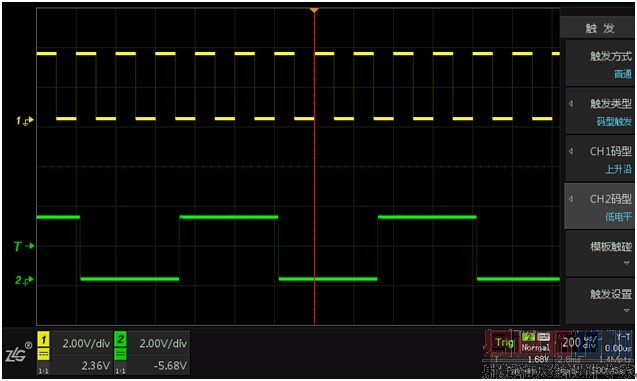

　　图2  通道1上升沿、通道2低电平触发
