示波器建立/保持触发

录入:edatop.com    点击:

  大家好,在检测信号时序时,您一般都采用什么方法呢?今天来跟大家分享一种利用建立/保持的触发方式来检测信号时序的方法。

  在采样时钟信号到来之前,数据必须保持稳定的一段时间,即图中的ΔT1称为建立时间;如果建立时间不够长,则数据将无法稳定传输。在采样时钟信号到来之后,数据也必须保持稳定的一段时间,即图中的ΔT2称为保持时间;如果保持时间不够长,则数据同样无法稳定传输。

  图1  建立和保持时间

  为了判断数据传输的建立时间和保持时间是否符合设计要求,我们采用建立/保持的触发方式,按下【Trigger】键,将触发方式设为普通,触发类型设为建立/保持,然后设置对应的时钟通道和数据通道,采样类型分为上升沿和下降沿,此处的边沿是指您可以指定在何种时钟边沿对数据进行采样。我们选择上升沿,数据类型可选高电平和低电平,我们选择高电平,选中下一页软键,在此处的触发类型中我们先选择建立,接下来就是设置建立时间,根据自己的需要设定合适的建立时间,旋转旋钮A微调,旋转旋钮B粗调,我们设为300us,在建立时间小于所符合设置时间时就会触发,通过时钟的边沿来寻找所需要的高低电平。

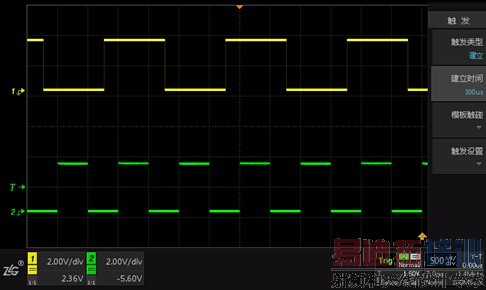

  图2  建立触发

  此次触发确保了时钟的上升沿所对应的数据信号的高电平逻辑状态,且建立时间触发的位置准确定位在时钟的上升沿。

  事实上保持触发的操作步骤与建立触发是类似的,赶紧试试吧。
