示波器PS/2协议解码
录入：edatop.com 点击：
大家好，我们日常生活中使用的PS/2接口的键盘和鼠标所遵循的协议即所谓的PS/2协议，ZDS2022示波器免费为您提供了PS/2协议的触发与解码，您知道如何进行解码操作吗？
按下【Decode】键，将解码类型设为PS/2，打开协议触发，按下协议软键，可看到总线设置和触发设置，设置时钟信源为通道1，数据信源设为通道2，由于之前开启了协议触发，故在这里可对触发进行相关设置，触发模式包括起始位和数据两种，我们设置起始位触发，数据传输方向可发向主机，也可发向从机，我们设为发向主机。

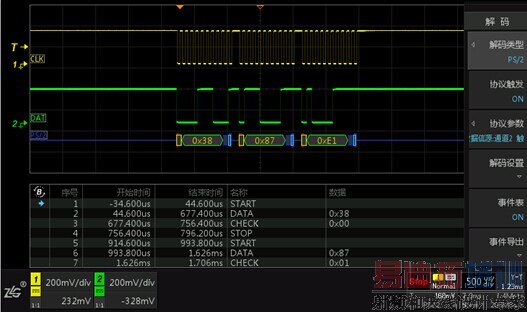

图1 PS/2协议解码
返回到主界面，PS/2协议已经有效解码，打开事件表，旋转旋钮B可对所有解码事件进行查看，在停止状态下，ZDS2022示波器还支持对协议 解码 分析事件表导出功能！
