示波器硬件频率计

录入：edatop.com 点击：

　　大家好，对于波形的频率测量，您知道有哪种方法可以不受采样率控制，测量精度高到在停止状态下，测量结果依然能随信号频率的微小波动而改变吗？当屏幕上出现的波形不足一个周期时，在不放大水平时基的情况下，您知道如何自动测量其波形的频率吗？

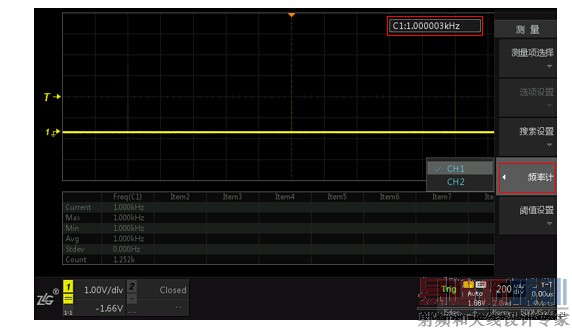

　　图1 硬件频率计测量

　　按下【Measure】键，在测量项选择菜单中旋转旋钮B选中频率参数项，返回到主界面，可看到对屏幕波形频率的测量结果。

　　我们按下频率计软键，可对测量通道进行选择，短按旋钮A选中CH1，在屏幕的右上角就会出现硬件频率计的测量结果。由于示波器的测量功能只对屏幕内的波形进行测量统计，所以当屏幕上出现的波形不足一个周期时，频率信息便不会获得，但这并不会影响硬件频率计的测量，只要有通道信号输入，被测信号能稳定触发，硬件频率计都可以将其频率测量出来，而且不受采样率控制，在停止状态下，我们可以看到频率计测量结果依旧能随信号频率的微小波动而变化！
