示波器HDQ协议解码
录入：edatop.com 点击：
大家好，在智能电池的检测模块中会用到HDQ协议，以便监测采集电池的电量、温度、电压和充电状态等信息。ZDS2022示波器对HDQ协议提供了免费的解码分析模块供用户使用，该如何操作呢？
按下【Decode】键，将解码类型设为HDQ协议，开启协议触发，按下协议参数软键，可对总线和触发参数进行设置，信源通道根据实际输入信号通道可设置为通道1，数据长度包括8位和16位，选择16位。

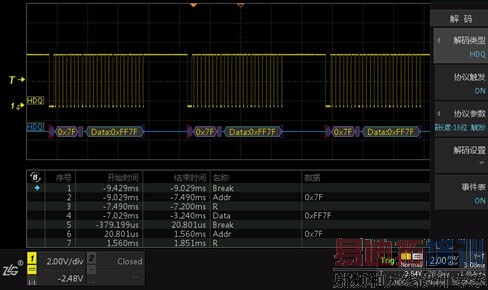

图1 HDQ协议解码
触发模式包括复位段和指令两种类型，可选择复位段，屏幕上协议波形已有效解码，打开事件表，可看到全部解码事件，旋转旋钮B可查看所有解码事件，在停止状态下，可短按旋钮B可将选中的解码事件准确定位在屏幕中央。
