示波器第N边沿触发

录入:edatop.com    点击:

      大家好,之前我们用第N边沿触发功能将一个欠幅信号触发出来,那第N边沿触发到底是怎么回事呢?今天我们就来聊聊ZDS2022的第N边沿触发。

示波器

       第N边沿触发,顾名思义,就是在第N个边沿上触发,只不过需要确定是多长时间后的第几个边沿触发。

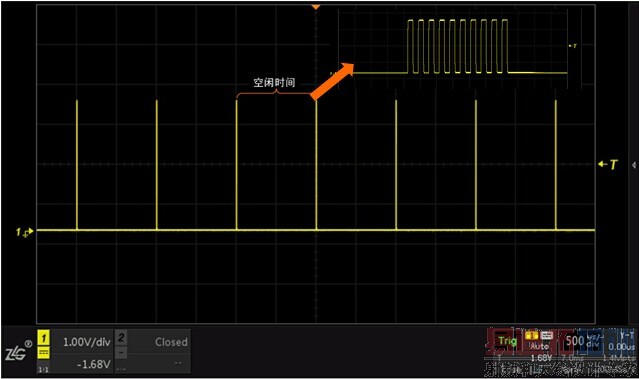

图1  空闲时间

我们按下【Trigger】键,将触发方式设为普通,触发类型设为第N边沿触发,触发源设为实际输入信号的通道1,第N边沿触发包含上升沿触发与下降沿触发,选择上升沿触发,赋予N一个具体值,设置范围可由1到65535,我们设置成5,最关键的就是空闲时间的设置,ZDS2022中第N边沿触发空闲时间可设置范围从10ns到4s。空闲时间在设置时应注意要小于最大空闲时间,大于波形的正负脉宽。

调大时基,可看到最大空闲时间约为1ms,调小时基到2us/div,只需将空闲时间设为 667ns 到1ms之间即可。可将空闲时间设为2 us,此时我们可以看到触发点准确定位在第5边沿了。

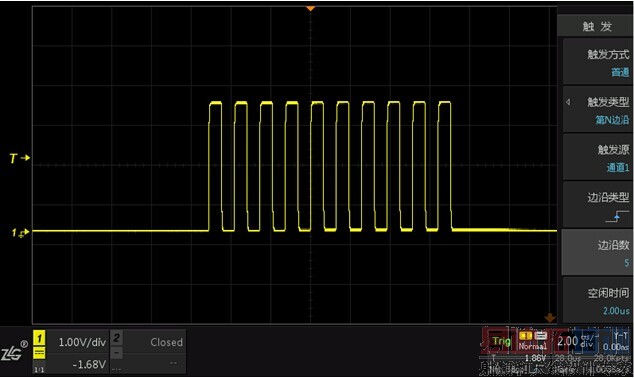

图2  第5边沿触发

旋转旋钮A改变边沿数,可看到波形都能快速准确地定位到指定边沿!当然您也可以将边沿类型设为下降沿触发。
