示波器调频信号的色温显示

我们与大家分享了一个调频信号的FFT分析内容，在ZDS2022示波器高达4Mpts的FFT样本点数下，其频率成分即刻显露无余。

　　对于其中出现的调频信号，您可能会说，当水平时基调大，波形变得非常密集，不能看到其整体特征，今天我们就来玩一玩这个调频信号，彻底认清它的真面目。

　　在ZDS2022示波器七个一键操作中，有一个称为【Persist】的按键，短按该键可在“灰度显示+无限余辉”、“色温显示+无线余辉”、“余辉关闭、色温显示关闭”三种模式下切换。

　　我们短按【Persist】键，使其停留在“色温显示+无线余辉”模式下，此时，看到屏幕上的调频波形，您是否有眼前一亮的感觉？在该模式下，暖颜色波形代表出现概率大的波形，冷颜色波形代表出现概率小的波形，屏幕上红色波形显然就是主要的调频段了。

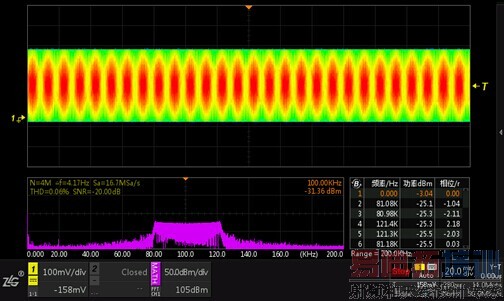

　　图1  调频信号FFT分析

　　我们继续调小时基，屏幕上波形在色温显示模式下会显示出不同颜色的美丽波形。看着美丽的波形，您有没有想起广州灯光节呢？如果可以，ZDS2022示波器让您每天大饱眼福！

　　ZDS2022示波器让您在观察美丽波形的同时，看着FFT分析结果，瞬间看透调频信号！

　　示波器不仅测量分析功能强大，正是因为功能强大，所以您玩起来会觉得心情愉悦！
