底噪: 一个常被忽视的示波器指标

录入:edatop.com    点击:

仪器仪表技术 说到示波器的主要指标,大家通常都会想到带宽、采样率、存储深度、波形刷新率等。事实上,除了这些,常有一个指标被大家忽略,那就是底噪。
那么底噪到底是什么?为什么底噪如此重要?下面就让我们一同进行探讨。
底噪的概念
我们所说的“底噪”,通常是指示波器的“基线本底噪声”,在示波器的模拟前端和数字转换过程造成的垂直噪声。
底噪在示波器屏幕上表现出来就是,当示波器置于最灵敏的垂直档位时产生的噪声波形。底噪的大小用信噪比来表示,该值越大,代表该信号的噪声干扰越小,即测量仪器的底噪越小!
底噪对测量结果的影响
随着电子技术的飞速发展,一些芯片的供电可能为几十毫伏或是几百毫伏,电源纹波要求可能为±5%,甚至更低。若示波器的底噪非常大,实际的信号结果很可能被淹没在机器噪声中,不能得出正确的测量结果。由此可见,底噪对于小信号测量有至关重要的作用。
既然底噪如此重要,为什么示波器厂家在宣传时往往闭口不提呢?
那是因为市面上大多中低端示波器由于成本控制的原因,为了追求更大带宽或更高采用率,芯片往往采用超频处理,结果造成器件超负荷运行,噪声太大,指标拿不出手,只好忽略不提。
让我们对比市面上主流产品在相同情况下的噪声水平:

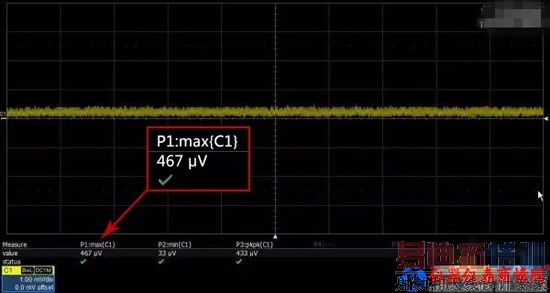

 T公司示波器在1mV/div,水平时基500us时的截图

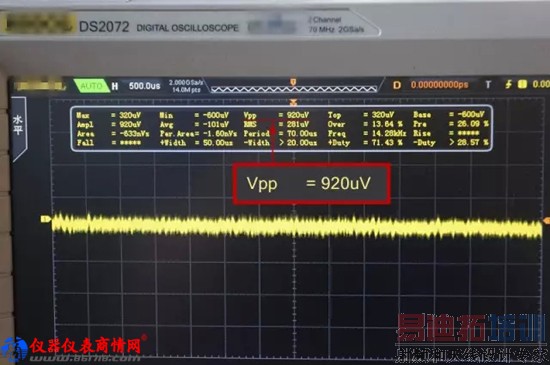

 某国产品牌主流示波器在1mV/div,水平时基500us时的截图

 某国产品牌高端3000系列示波器在1mV/div,水平时基500us时的截图

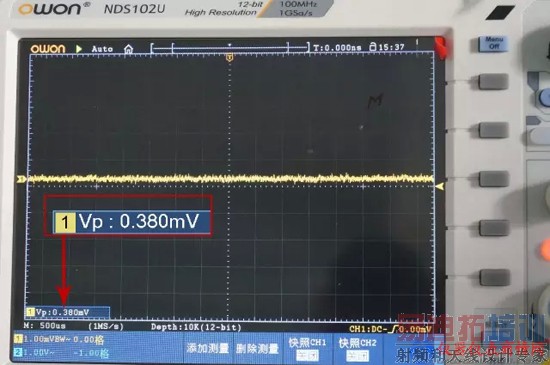

 利利普OWONNDS示波器在1mV/div,水平时基500us时的截图 从以上对比图中我们可以看到,多数国产示波器的噪声都在500uV以上,而OWON示波器在噪声控制上的表现比T公司的主流示波器更好,峰峰值也仅在350uV左右。
如果您需要一台经济实惠的示波器进行小信号测量,那么OWONNDS示波器肯定值得您拥有。
