利用内置PGA和交流激励的24位Σ-Δ型ADC实现精密电子秤设计(CN0155)

电路描述

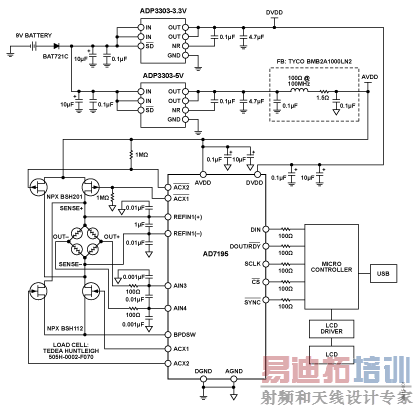

      利用交流激励，即可使用外部MOSFET来切换称重传感器的激励电压极性。然后对相邻值求平均值，以消除直流感应偏差。AD7195包含内部逻辑来控制外部MOSFET的开关。来自AD7195的驱动信号经过精确定时、非重叠，可确保在切换桥式驱动电压的极性时不会发生短路。上拉和下拉电阻1 MΩ连接到ACX2和ACX2，防止上电时短路。 AD7195提供一种集成式交流激励称重传感器解决方案。AD7195可接受反向基准电压，当称重传感器的激励电压反向时，就需要这种特性。AD7195将交流激励与转换保持同步，然后求平均值。

     电路功能与优势

      该电路为采用 AD7195构建的交流激励电子秤系统。AD7195是一款超低噪声、低漂移24位Σ-Δ ADC，内置PGA和驱动器来实现称重传感器的交流激励。该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。在4.7 Hz至4.8 kHz的完整输出数据速率范围内，AD7195均能保持良好的性能，可用于以较低速度工作的电子秤系统，以及较高速电子秤系统。
