用五位LED显示器做音响功率指示电路(FD502)
录入：edatop.com 点击：

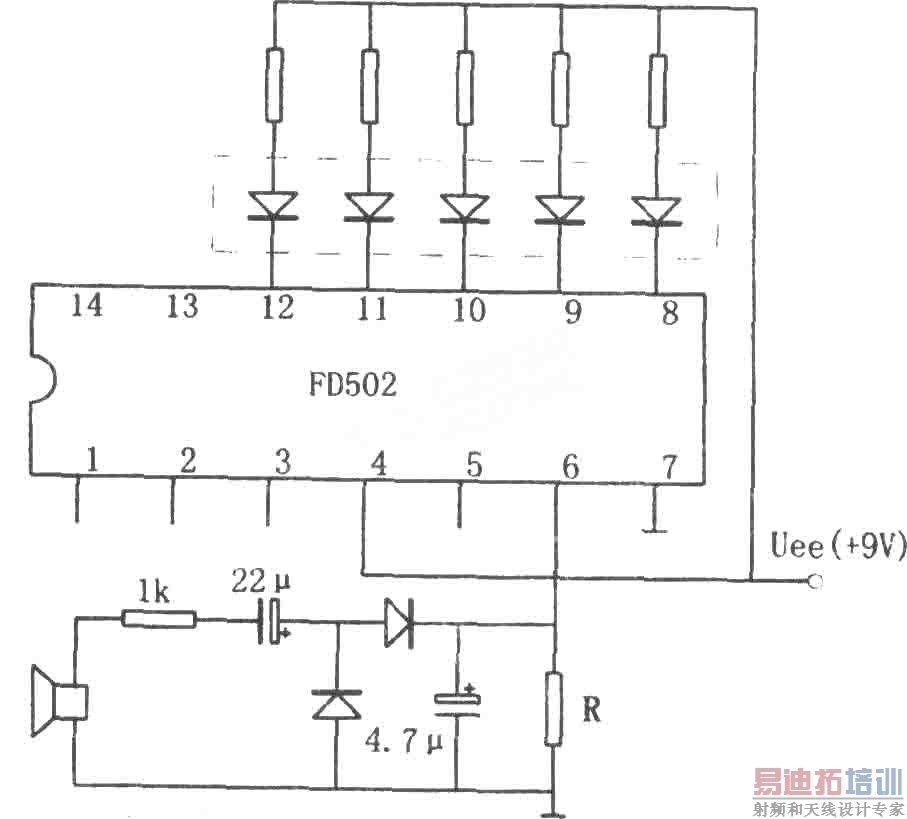

如图所示为用五位LED显示器做音响功率指示电路。该电路由电平表驱动器FD502和五位LED显示器等组成。本电路可把音响信号的正幅度变化取出，形成直流电平，然后测量直流电平的变化，从而可指示音响功率。若音响信号过低，则可把FD502改为FD501，经前置放大后再去驱动LED。FD502和FD501是国产集成电路，其中FD501内部设有l个前置放大器和5个比较器，而FD502则无前置放大器。
