MSP430的手持式仪器核心模块设计
录入：edatop.com 点击：
引言
手持式仪器是嵌入式系统应用开发的重要领域，手持式仪器具有便于携带、操作方便、LCD显示清晰等优点[1]。本文结合手持式电量测量仪开发项目，设计了以MSP430F449为核心的手持式仪器。系统采用16位 A／D转换器AD7705和128×64像素LCD图形显示器设计互动式图形用户界面，用于显示测量结果数字和图形。符合人体工程学的按键和易于操作的菜单，实现了仪器的4按键图形菜单操作。设计了对测量数据进行分析处理并实时存储的应用软件。仪器具有测量精度高、数据处理能力强、信息容量大、智能化、体积小、功耗低等特点，适合于电池供电的工作环境。
1 核心模块硬件设计
1．1 16位嵌入式处理器MSP430F449单片机
德州仪器公司的。MSP430[2-3]系列单片机是一种16位超低功耗微处理器，低供电电压范围为1_8～3．6 V，1 MHz时钟运行时耗电电流在0．1～400μA之间，并具有多种低功耗模式，关断模式下耗电仅为0．1μA；从中断请求到CPU唤醒只要6 μs；具有丰富的片内资源。本系统中选用的是MSP430F449单片机，该单片机具有5种节电模式(LPMO～LPM4)，1 MHz下工作电流0．1～280μA，具有2个16位和1个8位定时器；具有1个12位A／D转换器，2个串行通信接口，可通过软件选择UART／SPI 模式；Flash存储器多达60 KB，RAM多达2 KB。

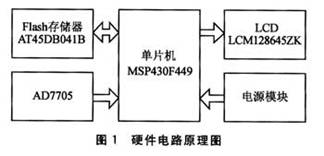

手持式仪器核心模块基本组成的硬件电路框图如图1所示。
1．2 FIash数据存储器
由于系统要存放大量的数据，因此需要大容量的存储芯片。可选用的存储芯片主要有EEFPROM、Flash、FRAM等类型。FRAM存储器虽然擦写次数无限制但其价格昂贵，EEPROM、Flash型存储芯片虽有擦写次数的限制但价格较低，其中Flash存储容量更大。本文选用AT45DB041B[4]串行Flash 芯片作为数据存储器。AT45DB041B与AT45DB041、AT45DB041A完全兼容，但供电电压更低，为2．5～3．6 V或者2．7～3．6 v，功耗更低，且封装尺寸和引脚数更少。该存储器主存储页容量为4 Mb，共分为2 048页，每页容量为264字节，此外还具有2个264字节的缓存(BUFFERl、BUFFER2)，在主存被编程时仍可接收数据。它采用SPI串口模式0～3可与任何单片机或微机进行通信，几乎无需外接元器件。电路开发较为简单，而且数据存储量大，安全性较好。
1．3 16位A／D转换器AD7705[5]
模数转换器选择ADI公司的16位∑-△A／D转换器AD7705。该器件提供双三通道、低成本、高分辨率的模数转换功能。由于采用∑-△结构并具有可编程增益放大器，应用于低频测量的模拟前端，可以直接接收来自传感器的低电压输入信号，实现16位无丢失代码并产生串行的数字输出。当电源电压为3．3 V，基准电压为1．225 V时，可处理0～1．0 mV或0～1．225 V的单极性模拟输入信号；双极性模拟输入信号范围是±10 mV及±1．225 V，无需外部仪表放大器，简化了仪器硬件电路的设计。AD7705工作电压为2．7～3．3 V，与系统CPUMSP430F449的3．3 V端口电压兼容，可直接与MSP430F449连接。AD7705的CMOS功耗极低，3 V电压时最大功耗为1 mw。器件带有节电模式，方便电池供电。AD7705能确保14位的准确度，分辨率达到小数点后4位，满足系统对测量数据小数点后3位的准确性要求。在本仪器核心电路设计中，采用MSP430F449的并行口模拟SPI串行口时序，实现对AD7705的操作。在AD7705的PCB设计时，应避免在器件下布置数字信号线，否则会导致片内噪声成倍增加。同时，应注意模拟地与和数字地在一点接地。
1．4 128×64 LCD显示器
液晶模块选用北京青云创新科技发展公司的LCM128645ZK液晶模块，显示内容为128×64点阵，外形尺寸为93 mm×70 mm×13 mm，视域尺寸为70．7 mm×38．8 mm，显示类型为STN黄绿模式，正向显示，控制器为ST7920，工作电压3．3 V，和微处理器供电电压兼容。该模块自带8 000多GBl、GB2中文汉字字库，具有8位、4位并行编程模式和3线串行编程模式。引脚定义如表1所列。串行编程模式下所需I／O口线少，硬件连接简单。本系统即采用串行编程模式。
2 核心模块通用功能函数设计
核心模块设计了通用功能函数，便于编写应用程序时调用。通用功能函数在IAR Embedded Workbench环境下采用C语言设计开发。
2．1 Flash数据存储器函数设计
系统采用MSP430F449的P3口对Flash存储器AT45DB041B进行控制，它和 MSP430F449的连接如图2所示。P3．6连接片选端，P3．5连接串行时钟端，P3．4连接串行数据输入端，P3．3连接串行数据输出端，配合 P3．0和P3．1的操作实现对存储器的读写等操作。(编者注：部分核心函数见本刊网站。)
2．2 核心模块LCD显示函数设计

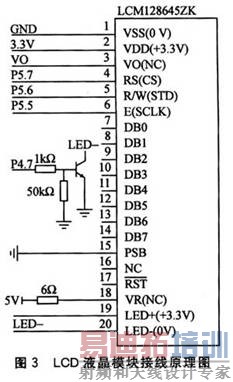

在系统内，单片机 MSP430F449通过P5口与液晶模块LCM128645ZK串行通信，P5．7接液晶的RS(CS)端，P5．6接液晶的R／W(STD) 端，P5．5接液晶的SCLK端，如图3所示。P4．7通过1个三极管构成开关电路来控制液晶是否供电，达到系统最低功耗的目的。(编者注：部分关键函数的设计见本刊网站。)
2．3核心模块A／D转换函数设计

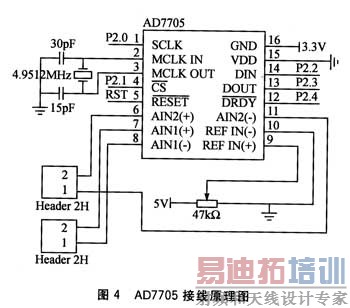

在系统内，单片机．MSP430F449与AD7705的接线原理如图4所示，P2．0连接SCLK端，P2．1连接CS选择端，P2．2连接DIN端，P2．3连接 DOUT端，P2．4连接DRDY端，2路输人采用差分输入方式。通过访问AD7705的8个寄存器实现对AD7705的所有操作：
①通信寄存器。所有对器件的通信必须从写通信寄存器开始。上电或复位后，默认为等待指令，写入通信寄存器。由通信寄存器选择位RS2～RS0指定下次访问的寄存器。R／w位选择下次是读操作还是写操作，输入通道选择位CH1、CH0选择输入模拟通道。
②设置寄存器。可读／写的8位寄存器，用于设置工作模式、增益、极性、缓冲器控制和滤波器同步。③时钟寄存器。可读／写的8位寄存器，用于设置有关AD7705运行频率参数和A／D转换输出更新速率。
④数据寄存器。16位只读寄存器，存放AD7705最新的转换结果。
⑤测试寄存器、零标度校准寄存器、满标度校准寄存器等。用于测试和存放校准数据，可用来分析噪声和转换误差。

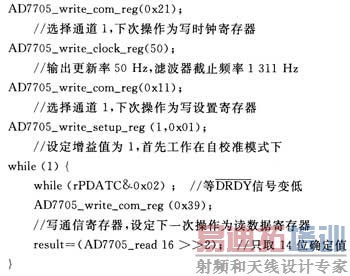

部分核心函数如下：
2．4 核心模块电源设计

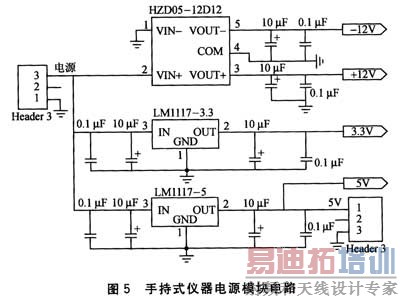

电源设计是手持式仪器系统设计的难点，本课题权衡低功耗、低成本、稳定可靠等诸多因素。由电源芯片IM1117-3．3提供MSP430F449微处理器的集成I／O和Flash、A／D、 128×64像素LCD等外设的工作电源；LMlll7-5超低压降线性稳压电源芯片实现电池电压到5 V的转换，并由HZD05-12D12模块为前端传感器提供±12 V电源。其中HZD05-12D12为双路输出，均衡负载直流一直流双输出模块，输入电压范围9～18 V，输出电压±12 V，额定输出电流±O．21 A。系统电源电路如图5所示。
该电路可以满足系统不同部件的供电需求。仪器由外接Ac电源变换／充电器或内置 12．6 V的锂电池组供电。
结语
本文讨论手持式仪器核心电路的硬件和软件设计。采用MSP430F449作为手持式仪器的控制核心，用LCMl28645ZK LCD模块作为仪器显示器。采用16位A／D转换器AD7705，设计多通道、高性能、高精度的测量部件。手持式仪器核心电路还设计了可提供3．3 V、5V、±12 V的4路电压的电源模块。此手持式仪器核心电路系统已用于手持式电量测量仪中。实践证明，该系统具有手持式使用、测量精度高、数据处理能力强、功耗低、电池供电等特点。本文介绍的MSP430的手持式仪器核心模块硬件软件具有通用性，可直接应用于手持式仪器中。
参考文献
1. 卿树友.高潮.胡学东.曹伟 基于 MSP430F149单片机的便携式数据采集仪 [期刊论文] -重庆大学学报（自然科学版）2005(7)
2. 魏小龙 MSP430 系列单片机接口技术及系统设计实例 2002
3. 胡大可 MSP430 系列FLASH型超低功耗16位单片机 2001
4. 王胜辉.律方成.张正平.李楠 串行 FLASH存储器AT45DB041与单片机的接口设计及应用 [期刊论文] -电测与仪表2007(1)
5. 陈勇钢.吴伯农 AD7705 高精度数据采集的实现 [期刊论文] -国外电子测量技术2006(1)
作者：中国石油大学 崔海朋
来源：单片机与嵌入式系统应用 2009 (4)
