基于FPGA的PLL频率合成器设计
录入：edatop.com 点击：
摘要：应用FPGA，采用PLL频率合成技术，结合教学实验平台的需要，设计出了一个整数/半整数频率合成器，输出范围为1 kHz～999.5 kHz，步进频率可达到0.5 kHz。与以前的教学实验装置相比，系统在性能指标、直观性等方面都有所提高，不仅可以用于教学实验，还可以用作频率源、频率计。
频率合成技术是现代通信的重要组成部分，它是将一个高稳定度和高准确度的基准频率经过四则运算，产生同样稳定度和准确度的任意频率。频率合成器是电子系统的心脏，是影响电子系统性能的关键因素之一。本文结合FPGA技术、锁相环技术、频率合成技术，设计出了一个整数/半整数频率合成器，能够方便地应用于锁相环教学中，有一定的实用价值。
1 PLL频率合成器的基本原理
频率合成器主要有直接式、锁相式、直接数字式和混合式4种。目前，锁相式和数字式容易实现系列化、小型化、模块化和工程化，性能也越来越好，已逐步成为最为典型和广泛的应用频率合成器[1]。本文主要采用集成锁相环PLLphase-Lockde Loop芯片CD4046，运用FPGA来实现PLL频率合成器。

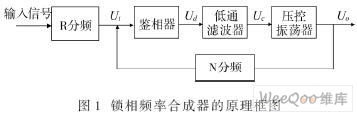

锁相频率合成器是由PLL构成的。一个典型的锁相频率合成器的原理框图如图1所示。
它的工作过程可以简单描述为：鉴相器输出电流的平均直流值乘以环路滤波器的阻抗，形成VCO的输入控制电压。VCO是一种电压—频率变换装置，具有一个比例常数。环路滤波器的控制电压调整了VCO的输出相位，除以N后，等于比较频率的相位。因为相位是频率的积分，所以这个过程同样适用于频率，输出频率可表示为：
公式1只有在PLL处于锁定状态下才成立，而在PLL重新调整到锁定状态的中间过程不成立。在实际应用中，R值是固定的，N值是可变的[2]，XTAL为输入信号的频率。
2 系统设计

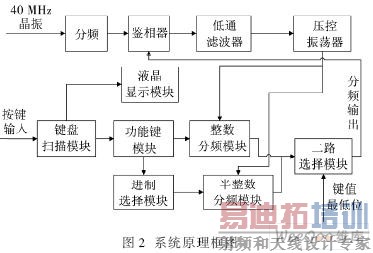

整个系统的功能主要由FPGA芯片EPF10K10 LC84-4控制相关硬件实现。本系统的原理框图如图2所示。
从图2可以看出，一方面，40 MHz有源晶振通过FPGA的控制进行分频，得到1 kHz的频率信号，作为CD4046的输入基准分频，CD4046的VCO的输出信号直接输入整数分频模块和半整数分频模块；另一方面，键盘扫描输出键值，键值送往功能模块。功能模块指示“确定”，那么键值作为分频系数，送到整数分频和半整数分频模块，分别对VCO输入的信号进行分频；功能模块指示“清除”，那么分频系数清零。键值的最后一位直接控制二路选择模块：键值的最后一位是“0”，控制二路选择模块输出整数模块结果；键值的最后一位是“5”，控制二路选择模块输出半整数模块结果。分频输出的结果与锁相环的基准频率在鉴相器中进行比较，产生一个对应于这两个信号相位差的Ud电压信号，再经过环路滤波器滤除Ud中的高频分量与噪声，输出Uc，Uc再输入VCO，使得压控振荡器的振荡频率不断向输入信号的频率靠拢，最后使得环路达到锁定，VCO输出稳定频率。
工作过程中，FPGA控制可预置的N/N+0.5的变化，当N/N+0.5变化时，输出信号频率响应跟着输入信号变化。同时FPGA也实现了键盘扫描与液晶显示的功能。
2.1 系统硬件设计
硬件上，如图3所示。该系统部分主要由7大部分组成：外部系统时钟、4×4键盘控制电路、FPGA处理芯片、EPC2LC20型EPROM芯片、PLL芯片CD4046及其外围电路、液晶1602显示模块、示波器。本设计使用FPGA专用配置芯片EPC2，通过下载电缆ByteBlaster MV，把程序多次下载到FPGA芯片中。系统使用FPGA芯片作为控制中心，按键扫描输入控制信息，液晶屏进行显示，能够方便直观地演示PLL芯片CD4046在频率合成技术中的应用，且达到了预期的指标要求。本设计中的主要硬件的具体型号是：液晶TC1602A-01T，FPGA芯片EPF10K10LC84-4，40.000 MHz有源晶振HO-12B。
2.2 系统软件设计
通过编写VHDL程序实现整数/半整数分频，并应用Quartus II和ModelSim，笔者完成了VHDL程序的设计及仿真。

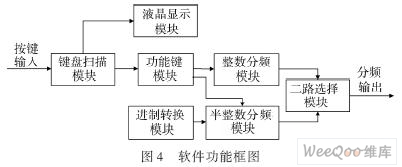

系统软件功能框图如图4所示。
系统的具体工作过程如下：
键盘扫描模块负责扫描按键，输出键值，键值输入到1602液晶模块中进行显示。同时，通过功能键模块去控制键值输入到FPGA中的分频模块中，功能模块为“确定”时，键值输入到FPGA分频模块中，分频系数N就等于输入的键值。功能模块为“清除”时，FPGA分频模块中，分频系数N就会被清零。
3 系统测试及结果
测试仪器：INSTEK GOS-620(20 MHz模拟示波器)
测试温度：室温
3.1 检测系统是否入锁
键盘输入从1～999.5时，所测CD4046的1号管脚波形如图5所示，指示PLL处于入锁状态。
3.2 检测较低频的整数/半整数分频

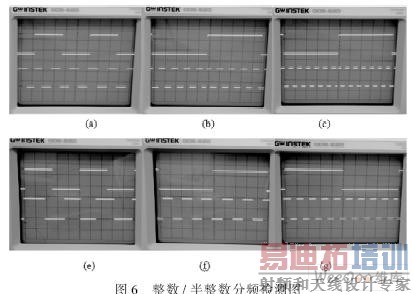

当N=3、9、13、1.5、5.5、9.5，输入为1 kHz的频率时，CD4046的输出波形分别如图6(a)、(b)、(c)、(e)、(f)、(g)所示。从图中可以很明显地读到，输出分别为3 kHz、9 kHz、13 kHz、1.5 kHz、5.5 kHz和9.5 kHz。这与理论上预见的结果是一致的。
3.3 检测较高频的整数/半整数分频

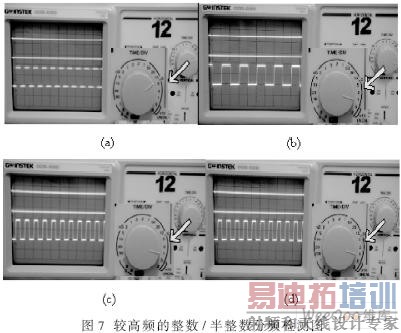

当N为更高的数值时，通过比较CD4046的输入输出波形，很难直接看出来。这时输入仍采用1kHz的频率值，这时直接看输出的频率值。N=100、500、999、999.5时的波形分别如图7(a)、(b)、(c)、(d)所示。
示波器，对较低频占空比非50%的显示不是很好，这很有可能是由于波形不是非常标准的主要原因。
在测试完成之后，又用数字示波器来专门检测CD4046的输出频率，结果与理论计算几乎吻合。
本系统结合FPGA技术、锁相环技术、频率合成技术，设计出了一个整数/半整数频率合成器，输出范围为1 kHz～999.5 kHz，步进频率可达到0.5 kHz；与以前的实验装置相比，系统在性能指标、直观性等方面都有所提高，它不仅可以用于教学实验，还可以用作频率源、频率计。
