什么是示波器

示波器的用途：
电压表，电流表，功率计
频率计，相位计
脉冲特性，阻尼振荡

示波器的应用：
电子，电力，电工
压力，振动，声，光，热，磁

示波器工作原理 :

根据开关信号转换速率不同，双踪示波器有“交替显示”和“断续显示”两种工作方式。
    (1)“交替显示”方式。所谓“交替显示”方式就是第一次电子开关接通A门时，扫描电压对A通道信号进行扫描显示。第一次扫描结束后，电子开关马上接通B门，则第二次扫描电压对B通道信号进行扫描显示。如此不断重复，在荧光屏上轮流显示出uA和uB的波形，如图下图(a)所示。
    显然，这种显示方式电子开关转换的速率，就是扫描电压的频率，只要扫描电压频率大于每秒25次，那么，尽管两个信号波形是交替显示的，但由于荧光屏的余辉和人眼的滞留效应，我们感到荧光屏上同时显示两个波形，而且不会闪烁。
交替与断续显示
    (2)“断续显示”方式。它是将两个通道的被测信号用同一个周期的扫描电压进行扫描展开的。在这种显示方式时，开关信号在一次扫描中，高速地轮流接通A路与B路信号，把不同通道的信号分别送到Y偏转板上。当接通A通道信号时，B通道被切断；而接通B通道信号时，A通道被切断：由于转换速率比被测信号的频率高得多，割断的亮点取得很紧，所以在荧光屏上看到的波形好象是连续的，如图下图(b)所示。
    “断续显示”方式适宜观测低频信号，特别适合比较两个相关信号的相为关系。

示波器的类型

模拟示波器
模拟数字混合示波器
数字示波器
数字荧光示波器
取样示波器

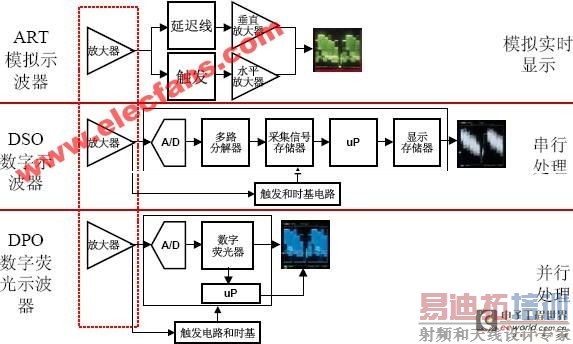

示波器的典型结构
