6位半万用表资料大全
录入：edatop.com 点击：
HP 1991年发布了34401A数字万用表，该产品是全球最畅销的6位半台式数字万用表。这款工业标准的万用表具有卓越的性能，适用于系统和台式测试。当时业界只有34401A与6位半数字万用表，而现在，6位半市场可能已经有超过16种设备。
以下是主流产品详情 [p]
Chroma 12061
主要特色：
吉时利2000型六位半数字多用表
吉时利高性能数字多用表系列产品的成员。2000在与2001和2002相同的高速、低噪声A/D转换技术的基础上，为用户提供了一款高速、精确和高度稳定的仪器，并且易学易用，价格实惠。它具有很宽的测量量程和很高的精度：DC电压量程为100nV到1kV(90天基础精度为0.002%)，DC电阻量程为100μΩ到100MΩ(90天基础精度为0.008%)。对于多点测量应用，通过选配开关卡，可以实现多达20路的输入信号复用。
2000型特点
13种内置测量功能
在四位半模式下可达2000次读数/秒
多种扫描卡选件，支持多点测试
IEEE-488和RS-232接口
与 Fluke 8840/42命令兼容
主要指标
型号 2000
位数 六位半
扩展通道 10
直流电压
灵敏度 100nV
最大读数 1000V
基本准确度 0.002%
比列测量 无
直流峰值测量 无
交流电压(TRMS)
灵敏度 100nV
最大读数 750V
基本准确度 0.05%
带宽 3Hz～300kHz
dB、dBm 有
频率、周期 有
峰值/平均值/有效值 无
AC、AC+DC 无
电阻(2/4线)
灵敏度 100μΩ
最大读数 120MΩ
基本准确度 0.008%
连通性测试 有
二极管测试 有
偏置补偿 无
干电路 无
恒流源 有
开路检测 无
直流电流
灵敏度 10nA
量程 10mA～3A
基本准确度 0.03%
在线电流 无
交流电流(TRMS)
灵敏度 1μA
量程 1A～3A
基本准确度 0.1%
带宽 3Hz～5kHz
一般特性
接口 GPIB/RS-232
读数保持 有
数字I/O口 无
读数内存 1024读数
最高速度 2000读数/秒
温度测量 热电偶
仿真语言 8840/42、196/199
随机附件 使用说明书、1751型安全测试线 [p]
是德科技 34465a台式六位半数字万用表
主要特性与技术指标
分辨率高达6 1/2位数
阅读率高达50000的读数/秒
存储多达2000000个读数
电压范围从100 mV至1000 V
从1到10μ电流范围
USB和LAN接口，可选的GPIB
BenchVue软件启用
Keysight 34465a 6 1/2数字，性能truevolt DMMs提供更高水平的精度，速度和分辨率。
很快获得更多的洞察：truevolt DMM的图形功能，如趋势和直方图图提供更多的见解很快。这两个模型还提供了一个数据更容易的趋势分析和数字化方式捕捉瞬变记录模式。
测量设备的低功耗：测量非常低的电流的能力，使您可以在非常低的功率器件的测量。
维护校准的测量：自动校准可以补偿温度漂移，你可以在你的工作保持测量精度。 [p]
Picotest
．高精确度与稳定性
台式万用表主要用途是在实验室或产线测量包括电压、电流、电阻等参数，但是他们其实可以做得更多。比如进行运算（诸如两次测量值的比较以及与预设值的比较），与计算机通信，双屏幕显示，趋势图与直方图的统计等，同时部分万用表还有利用热电偶输入从而实现多路复用增加信道容量的功能。
现在所有的万用表都包含以下一种接口：USB、LAN、GPIB或者RS-232，早期由于没有USB和LAN，大多数万用表只有GPIB和RS232。所有的仪表都支持某种API，大部分是SCPI，可以使用LabVIEW等进行编程。比如使用Fluke 8845A以及8846A可以在产线上替换34401A。

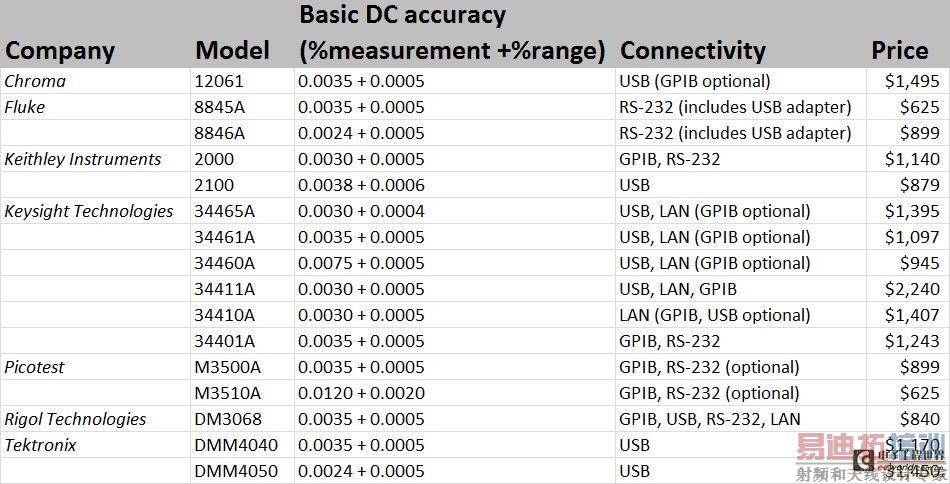

精度是万用表一个关键因素，比如基本直流精度规格通常为校准一年后10V量程下的精度判断。精度规格取决于量程、温度、时间等。根据使用频率，校准频率也有所不同。
以下是主流产品详情 [p]
Chroma 12061
主要特色：
六位半分辨率
十一种量测功能
- 直流电压/电流 (1000V/3A max)
- 交流电压/电流 (750V/3A max)
- 电阻两线/四线量测
- 周期&频率
- 二极管&导通性
- 温度量测 (Thermocouple & RTD)
多种数学运算功能
- NULL
- 最大/最小/平均值
- 上下限制
- 百分比/比率/MX+B
- 分贝/分贝毫瓦
DC电压精确度 : 0.0015%
AC电压精确度 : 0.04%
可选购多点扫描卡(10ch)
量测及数据传输最高可达2000读值/秒(4½)
最高可储存2000笔内存
SCPI标准控制
标准USB接口，支持USBTMC
选购GPIB界面
软件控制支持
- Chroma 12061专用软件
- LabView® Driver
- MatLab® Driver
快速、高效能 12061 6½数位电表提供多种解析度、积分时间及档位设定，可让使用者在个别的量测模式下，对量测速度、数值解析度或精确度做出最佳化的配适。12061 内含高速、低干扰的A/D转换器，每秒最高可达2000读值，成为高速量测的最佳解决方案。
单机应用
12061具有11种量测及多种数学运算功能，包含直流电压/电流、交流电压/电流、电阻两线/四线量测、周期、频率、二极体、导通性、温度量测功能，NULL、最大/小/平均值、上下限制、百分比/比率/MX+B、分贝/分贝毫瓦等运算功能，加上触发及记忆功能，使 12061成为基础量测的好帮手。
12061具有11种量测及多种数学运算功能，包含直流电压/电流、交流电压/电流、电阻两线/四线量测、周期、频率、二极体、导通性、温度量测功能，NULL、最大/小/平均值、上下限制、百分比/比率/MX+B、分贝/分贝毫瓦等运算功能，加上触发及记忆功能，使 12061成为基础量测的好帮手。
测试系统应用
针对不同的控制平台，致茂电子提供多种软体及硬体支援，提高使用者的便利性。Chroma 12061 Tool : 即时显示介面可监看数值显示并记录数据再以CSV格式输出，方便使用者分析资料。
Chroma 12061 Link : 可将即时数据直接传回电脑并以Excel或Word格式存档与建立资料图形，测试工程师则可利用ActiveX元件，透过SCPI控制12061。
针对不同的控制平台，致茂电子提供多种软体及硬体支援，提高使用者的便利性。Chroma 12061 Tool : 即时显示介面可监看数值显示并记录数据再以CSV格式输出，方便使用者分析资料。
Chroma 12061 Link : 可将即时数据直接传回电脑并以Excel或Word格式存档与建立资料图形，测试工程师则可利用ActiveX元件，透过SCPI控制12061。
良品/不良品判断讯号输出 Chroma 12061可在量测时设定限制值，并在非通讯使用的情形下，其USB埠可提供良品/不良品判断信号给测试系统，告知是否通过测试。使用USB Type B母头，分别将信号(1 Floating/ 2 Pass/ 3 Fail/ 4 GND)连接系统信号输入端，并将USB介面Disable即可。输出讯号格式为 2ms low，当超过限制值时，蜂鸣器同时响起，告知待测物测试结果(也可关闭蜂鸣器)。 [p]
Fluke 8866A 8845A
Fluke
Fluke 8866A 8845A
Fluke
Fluke8845A六位半高精度万用表F8845A
Fluke8845A产品简介：
美国福禄克公司于2007年推出Fluke 8845A和Fluke 8846A六位半高精度万用表，代替已于2006年停产的Fluke F45万用表。
CAT I 1000 V, CAT II 601 V F8845A和F8846A六位半精密数字表的准确度和多功能可以满足工作台或系统应用的各种测量需要。F8845A不仅准确度高、功能多，使用时还非常方便。
Fluke8845A可以实现你对一台数字表预期的所有功能，Fluke8845A包括电压、电流和电阻。Vdc 准确度达0.0024%,有10A电流量程，宽范围的电阻量程，Fluke8845A为你提供了无可比拟的优良性能组合。
Fluke8845A可以测量频率和周期。F8846A还可以测量电容和温度。计数器、电容表和温度计都已包含在仪器内。图形显示功能进一步扩展了仪器的功能：屏幕图形显示实现了无纸记录仪功能，统计分析能力和直方图显示…这些功能在其他数字表中都是找不到的。
当然，Fluke8845A也非常可靠耐用，具有福禄克仪器共有的优点。为你提供了无可比拟的优良性能组合，Fluke8845A适合于各种各样的应用，包括生产测试，研究开发以及维修等应用。
• 6.5 位数字分辨力
• Vdc 准确度达 0.0024%
• 双参数显示
• 100 uA至100 mA量程，100 pA分辨力
• 宽范围欧姆量程，10 Ω至1 GΩ； 10 uΩ分辨力
• 2x4 四线电阻测量技术
• 测量频率和周期
• 8846A可以测量电容和温度
• 驱动U盘存储器
• Fluke 45和Agilent 34401A仿真
• 图形显示
• Trendplot™趋势图显示，统计功能，直方图显示
双显示器和灵活的图形显示
8845A/8846A具有独特的双显示器，可以让你连接一个信号测试两个不同的参数。可以用实时趋势绘图、直方图等独特的分析方法来考察诸如漂移、突变、和稳定性等信号质量特性。这样的图形功能在其他数字表中都是找不到的。
用一对引线实现四线电阻测量
专利的2x4 四线电阻测量功能利用独特的接线柱，和两条引线就可以进行四线电阻测量，提供了专门的引线套件实现这种连接。用一对引线就可以方便地实现杰出的分辨力和准确度，而且操作简单方便。
多个连接器带来了最大的的灵活性
有多种接口选择连接8845A/8846A与计算机：串行口、IEEE488和以太网是标准接口，还以用U盘存储器将数据非常方便地将测量数据传送到计算机。
V DC 量程： 100 mV 至 1000V
最高分辨力： 100 nV
准确度: 8845A: 0.0035 + 0.0005
8846A: 0.0024 + 0.0005
V AC 量程: 8845A: 100 mV 至 750 V
8846A: 100 mV 至 1000 V
最高分辨力： 100 nV
准确度： 8845A: 0.06 + 0.03
8846A: 0.06 + 0.03
频率： 3 Hz 至 300 KHz
电阻 2x4 四线： 有
量程： 8845A: 100 Ω 至 100 MΩ
8846A: 10 Ω 至 1 GΩ
最高分辨力： 8845A: 100 μΩ
8846A: 10 μΩ
准确度: 8845A: 0.010 + 0.001
8846A: 0.010 + 0.001
A DC 量程： 100 μA 至 10 A
最高分辨力： 100 pA
准确度: 0.050 + 0.005
A AC 量程： 8845A: 10 mA 至 10 A
8846A: 100 μA 至 10 A
最高分辨力： 8845A: 10 nA
8846A: 100 pA
准确度: 0.10 + 0.04
频率： 3 Hz 至 10 kHz
频率/周期 量程： 8845A: 3 Hz 至 300 kHz
8846A: 3 Hz 至 1 MHz
最高分辨力： 1 μHz
准确度: 0.01%
导通/二极管测试 有
电容 量程： 8846A: 1 nF 至 0.05 F
最高分辨力： 8846A: 1 pf
准确度： 8846A: 1 %
温度 类型： 8846A: 铂电阻
量程： 8846A: -200 °C 至 +600 °C
最高分辨力： 8846A: 0.01 °C
准确度： 8846A: 0.06 °C
数学功能 校零，最大值/最小值，平均值，标准差
dB/dBm: 有
高级功能 统计/直方图 有
趋势图： 有
限值测试 有
输入输出 U盘存储器： 8846A: U盘存储器接口
实时时钟： 8846A: 有
接口： RS 232, IEE-488.2, 以太网, USB (用适配器选件)
程序语言/模式 8846A: SCPI (IEEE-488.2), Agilent 34401A, Fluke 45
FlukeView Forms基本版
F8845A/F8846A随机提供免费的FlukeView 基本版，可以把测量数据从你的仪器传送到计算机，按两种标准的、非定制的格式报表和图形显示数据。如果需要大量使用报表或需要用FlukeView Forms Designer 设计你需要的专门表格，要用FVF-UG升级为FlukeView Forms 3.0版本
Fluke 45和Agilent 34401A仿真
F8845A/F8846A可以仿真Fluke45和 Angilent34401A的运行和编程。仿真可以缩短学习编程的过程，使F8845A 或F8846A较快地工作于现存系统。 [p]
吉时利2000型六位半数字多用表
2000型特点
13种内置测量功能
在四位半模式下可达2000次读数/秒
多种扫描卡选件，支持多点测试
IEEE-488和RS-232接口
与 Fluke 8840/42命令兼容
主要指标
型号 2000
位数 六位半
扩展通道 10
直流电压
灵敏度 100nV
最大读数 1000V
基本准确度 0.002%
比列测量 无
直流峰值测量 无
交流电压(TRMS)
灵敏度 100nV
最大读数 750V
基本准确度 0.05%
带宽 3Hz～300kHz
dB、dBm 有
频率、周期 有
峰值/平均值/有效值 无
AC、AC+DC 无
电阻(2/4线)
灵敏度 100μΩ
最大读数 120MΩ
基本准确度 0.008%
连通性测试 有
二极管测试 有
偏置补偿 无
干电路 无
恒流源 有
开路检测 无
直流电流
灵敏度 10nA
量程 10mA～3A
基本准确度 0.03%
在线电流 无
交流电流(TRMS)
灵敏度 1μA
量程 1A～3A
基本准确度 0.1%
带宽 3Hz～5kHz
一般特性
接口 GPIB/RS-232
读数保持 有
数字I/O口 无
读数内存 1024读数
最高速度 2000读数/秒
温度测量 热电偶
仿真语言 8840/42、196/199
随机附件 使用说明书、1751型安全测试线 [p]
是德科技 34465a台式六位半数字万用表
主要特性与技术指标
分辨率高达6 1/2位数
阅读率高达50000的读数/秒
存储多达2000000个读数
电压范围从100 mV至1000 V
从1到10μ电流范围
USB和LAN接口，可选的GPIB
BenchVue软件启用
Keysight 34465a 6 1/2数字，性能truevolt DMMs提供更高水平的精度，速度和分辨率。
很快获得更多的洞察：truevolt DMM的图形功能，如趋势和直方图图提供更多的见解很快。这两个模型还提供了一个数据更容易的趋势分析和数字化方式捕捉瞬变记录模式。
测量设备的低功耗：测量非常低的电流的能力，使您可以在非常低的功率器件的测量。
维护校准的测量：自动校准可以补偿温度漂移，你可以在你的工作保持测量精度。 [p]
Picotest
M3500A
．高精确度与稳定性
．量测、传输: 每秒2000笔读值
．20种全方位量测及运算功能
．多点扫描
．超强防杂讯干扰
．内建USB标准介面(GPIB选购)
．支援 USBTMC
．免费远端操控软体
M3510A
．最佳性能/价格比的6位半数位电表
．量测、传输: 每秒50000笔读值
．21种全方位量测及运算功能
．温度量测
．双信号量测及双显示功能
．内建USB标准介面(GPIB选购)
．支援 USBTMC
．免费远端操控软体
M3511A
．最经济的6位半数位电表
．量测、传输: 每秒50000笔读值
．21种全方位量测及运算功能
．双信号量测及双显示功能
．内建USB标准介面(GPIB选购)
．支援 USBTMC
．免费远端操控软体 [p]
Rigol DM3068 数字万用表
DM3068数字万用表是一款针对高精度、多功能、自动测量的用户需求而设计的产品，集自动测量、多种数学变换和任意传感器测量等功能于一身。
真正的6 ½位读数分辨率（2,200,000 Count）
基本直流电压准确度0.0035%
高达10K rdgs/s 测量速度
最大10A 直流电流量程
双显示测量
实时趋势绘图，直方图显示
配置克隆
13种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、任意传感器、温度
UltraSensor任意传感器测量控制软件
兼容主流万用表命令集
丰富接口: USB Host, USB Device, RS-232, GPIB, LAN (LXI-C)
设计特色
真正的6 ½位读数分辨率
通过双显示功能方便进行交流信号测试
电容测量功能
具有预设置功能
支持任意传感器测量
支持多种温度传感器
支持多种命令集
文件管理（支持U盘及本地存储）
标配有丰富的数学功能
趋势图显示
直方图显示
统计分析功能 [p]
泰克DMM4050
泰克 DMM4050 和 DMM4040 数字万用表具有 6.5 位分辨率，可测量电压、电阻和电流，基本直流电压准确度高达 0.0024%。集成的频率、周期、电容和温度测量，一台仪器即可完成多种测量。也可监视和记录测量随时间的变化或者环境范围，查看统计值来了解电路性能的改变情况。而且，专用的前面板按钮方便快速访问常用功能和参数，缩短设置时间。DMM4050/4040 万用表提供多功能工具以及最苛刻测量中所需的准确度。
优势
6.5 位分辨率 精密测量电压、电阻和电流。
频率、周期、电容*和温度*测量 用一台通用仪器取代多功能 DMM、计数器、电容表和温度表，降低成本并节省台面空间。
专利的分路端子插孔 只用两根引线即可完成精密 4 线电阻的测量。
Trendplot™ 无纸记录器模式 绘制测量趋势图，以图形方式识别漂移程度和间歇事件。
直方图模式 通过结果直方图发现稳定性或噪声问题。
统计模式 查看多个统计值，如平均值、最小值、最大值和标准偏差，从而了解信号变化的情况。
双显示器 通过一个测试连接测量同一信号的两个不同参数。
每项功能单独按钮 通过专用的前面板按钮访问常用功能和参数，缩短设置和评估时间。
USB 主控端口 通过前面板端口方便地将数据和用户设置存储到 USB 存储设备。
3 年保修 业界领先的 3 年标准保修，降低拥有成本。
PC 连接 通过多种接口轻松连接个人电脑；使用 NI LabVIEW SignalExpress™ 软件控制 DMM、记录数据并将结果简单地进行传输和存档。
