中国首款智能示波器SDS3000系列增添四款新型号

录入:edatop.com    点击:
为更广泛普及智能示波器,持续引领工程师日常使用的“人手一台”型示波器由功能示波器向智能示波器的升级,鼎阳科技宣布延伸中国首款智能示波器SDS3000系列的产品组合,发布SDS3000系列的四款新型号,分别是200MHz带宽的SDS3022E和SDS3024E以及350MHz带宽的SDS3032E和SDS3034E。

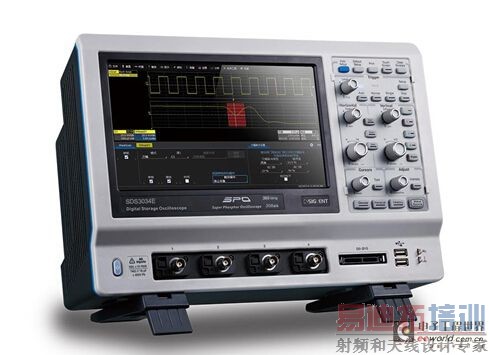

SDS3000系列智能示波器

  SDS3000系列智能示波器

  作为SDS3000系列家族的新成员,SDS3000E拥有SDS3000系列相同的特征:非常优异的信号保真度,如远低于其它同类产品的本底噪声,四个通道的频响曲线一致性非常高,和理想频响曲线的偏差小于0.1dB,单芯片ADC技术; 极简主义风格的操作界面,即使最复杂的菜单也只有二级操作,未来感十足的触摸屏操作体验; 智能示波器独具的信号洞察力,譬如高级波形搜索和分析功能(WaveScan),分段存储模式(Sequence),历史模式(History),真正意义的参数测量统计功能(AIM),参数小直方图统计功能(Histicons),参数趋势图功能(Trend),综合性归档功能(LabNotebook),等等。

  当然,SDS3000E也同样具有10.1“的触摸屏,同时还配有10Mpts/ch真正可分析的存储深度,采样率达到2GS/s。基本指标满足日常调试使用。

  模拟前端传承50年的技术沉淀,拥有完美的幅频响应曲线,极低的本底噪声

  SDS3000E采用单芯片ADC技术,ENOB高达7位以上,SFDR高达81dB

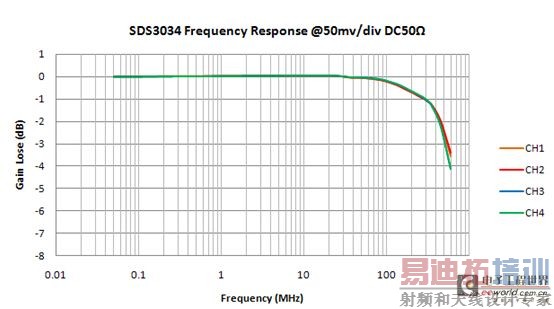

SDS3000E采用单芯片ADC技术

  SDS3034E幅频响应曲线在整个频带内非常平滑,信号幅度衰减和理想曲线之间的偏差在0.1dB以内,SDS3034E不同的通道幅频特性完全一致,幅频特性曲线基本重合。

  SDS3034E拥有充足的带宽裕度,其-3dB带宽达到500MHz以上!

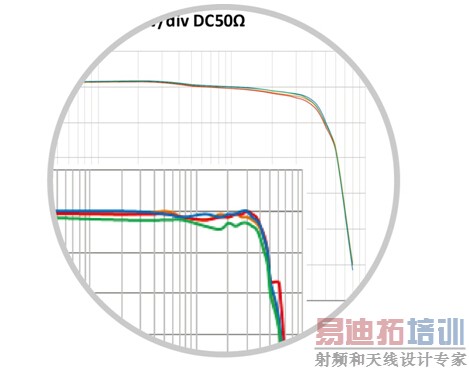

SDS3034E拥有充足的带宽裕度

  上图下方的幅频响应曲线为同行同类型产品,从图中可以看出,其平坦度和通道一致性相较于SDS3034E都要差很多。 [p]

SDS3000E

  Vpp全带宽下只有360.48μV,SDS3000E的底噪不到同行同类型产品的一半。

  追求极简主义风格,未来感十足的触摸屏操作体验

  海量捕获,触手可及

SDS3000系列智能示波器

  SDS3000系列智能示波器基于WINDOW系统开发,追求极简主义风格,所有操作最多只有2级菜单,配合未来感十足的10.1英寸触摸屏,将简化了大量的操作。举一例:对于不同的脉宽触发,SDS3000系列智能示波器只需用手指点击4下便可稳定触发,而同行同类产品则需操作更多步骤,并且还需配合旋钮一起使用,其操作体验和调试效率将大打折扣。

  智能示波器独有的信号洞察力

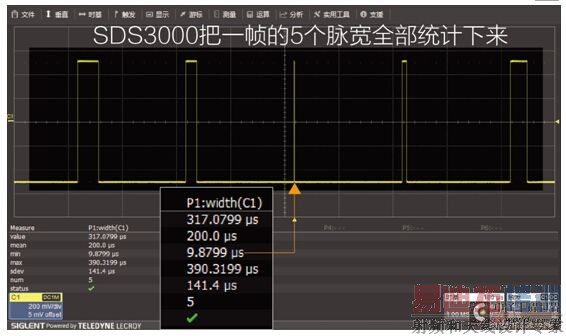

SDS3000系列智能示波器支持AIM测试

  SDS3000E系列智能示波器拥有10Mpts/CH的存储深度,无论是stop还是run状态都可以对10Mpts的原始点进行高速的测量分析。

  SDS3000系列智能示波器支持AIM(All In-one-time Measurement)测试。顾名思义,就是同时测量所有捕获到的波形,不论是捕获5个样本还是50个样本,抑或50,000,000个样本,所有样本数“一个也不少”。
